Dự án Dâu Tây - Transport nền tảng Raspberry Pi chất lượng cao

[tml3nr]

Em cũng nghĩ dùng loại ổ cắm số 8 là gọn



[hungpmu]

Em cũng nghĩ dùng loại ổ cắm số 8 là gọn

Em thì nghĩ là mấy ông chơi audio không thích điều này, cứ phải to nặng mới thuyết phục cụ ơi



[tieuphi2006]

Em dang can 1 digione, anh nao' du khong dung nua' de lai em.
Thanks anh.



[gzelka]

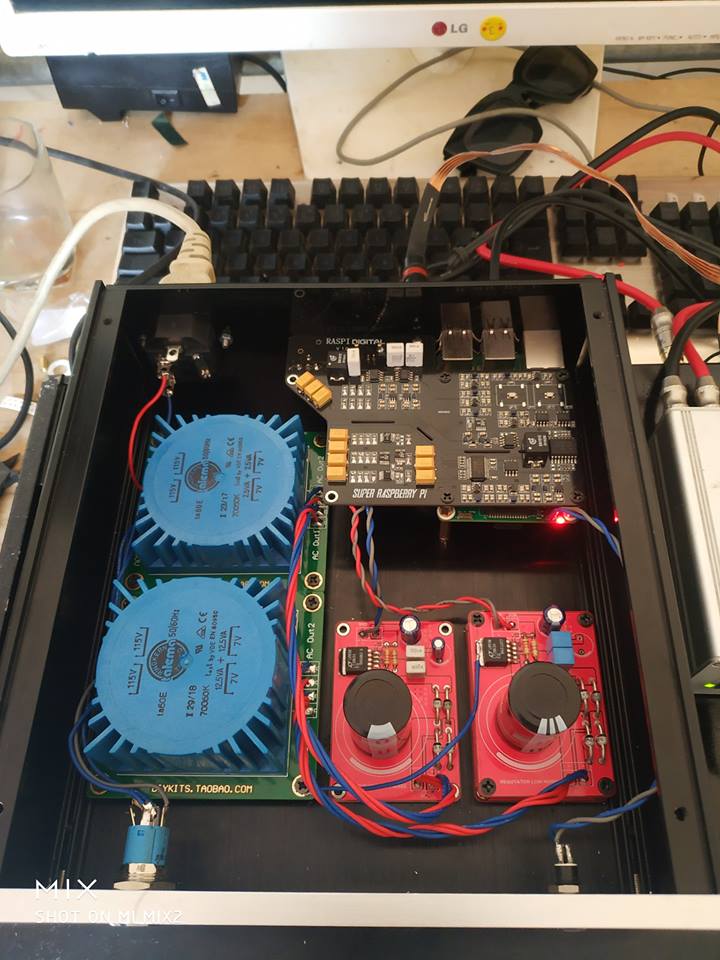

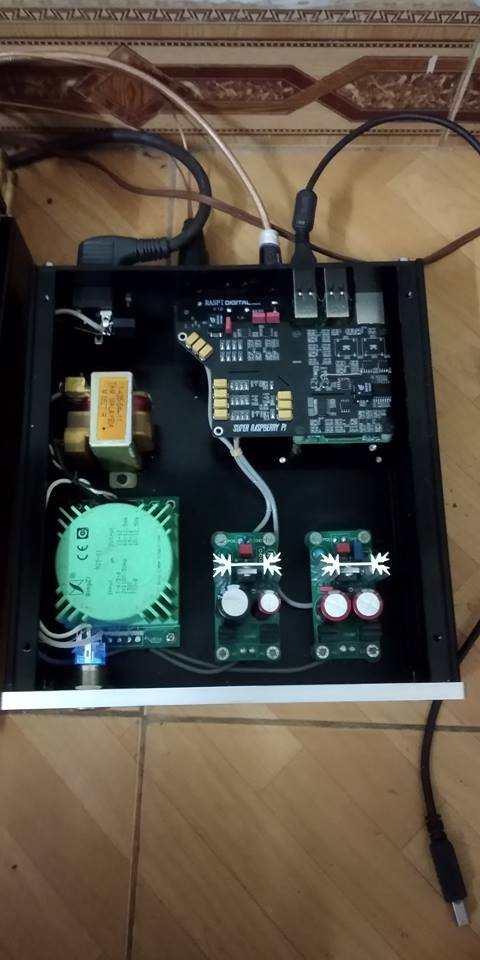

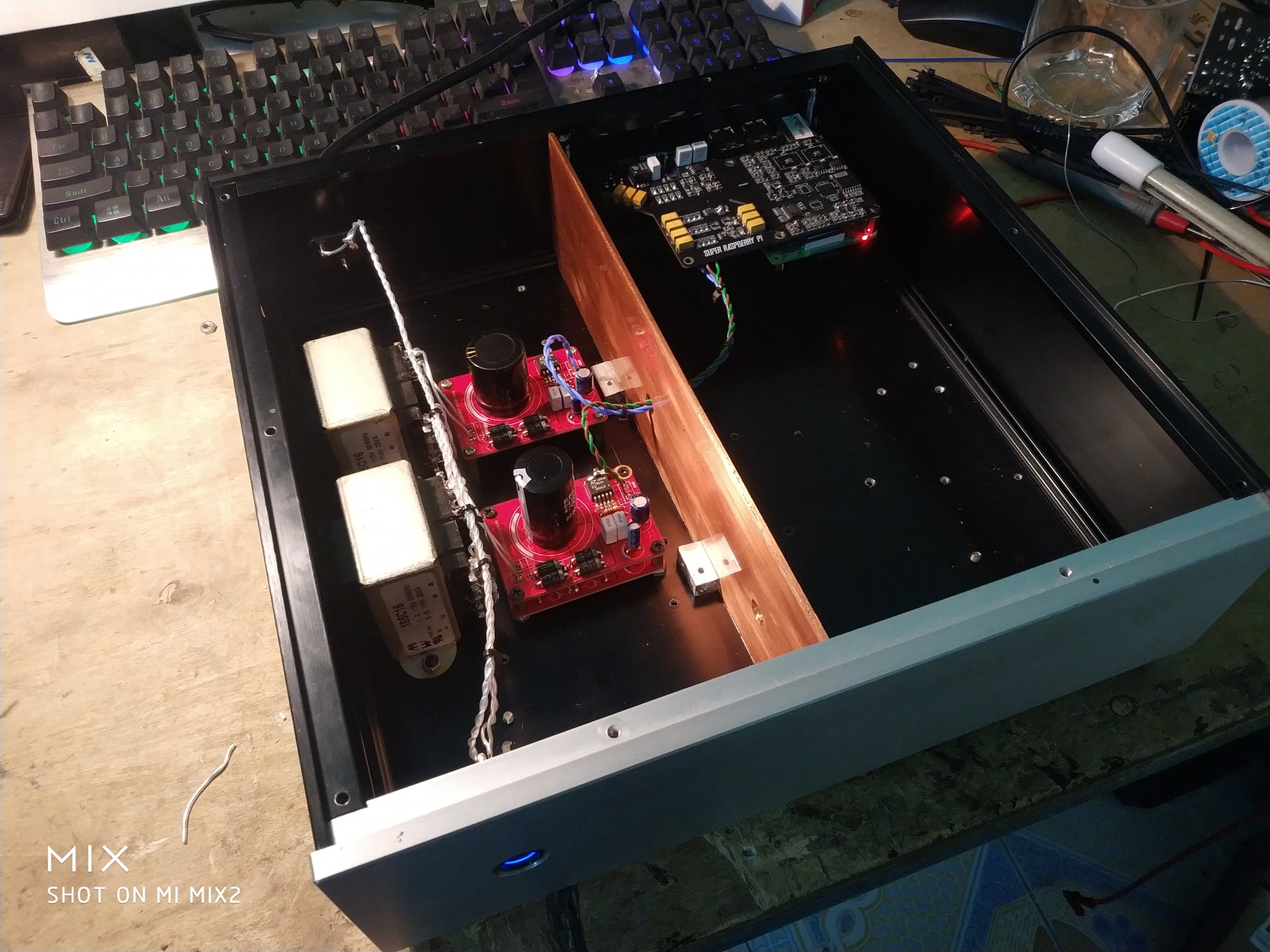

View attachment 338972 View attachment 338973 View attachment 338974
sản phẩm Mod nguồn 3x cho Pi và mạch digione clone .

Bác cho hỏi bản V2 khác gì V1. Có thể nâng cấp clock cào cấp hơn được không ?



[gzelka]

View attachment 338972 View attachment 338973 View attachment 338974
sản phẩm Mod nguồn 3x cho Pi và mạch digione clone .

Bác cho hỏi bản V2 khác gì V1. Có thể nâng cấp clock cao cấp hơn được không ?



[gaoi]

em lại hóng! cho em hỏi bộ pi 3x liệu có tận dụng vào bộ này được không bác! nếu đc thì hết khoảng bn nữa bác! hoàn thiện như hình bác post lên ý! e chỉ có pi và bộ nguôn 3x dâu tây



[HNE]

Bác cho hỏi bản V2 khác gì V1. Có thể nâng cấp clock cào cấp hơn được không ?

mach lap dc các clock của crytek a , loại 575 va 975 ạ .



[HNE]

em lại hóng! cho em hỏi bộ pi 3x liệu có tận dụng vào bộ này được không bác! nếu đc thì hết khoảng bn nữa bác! hoàn thiện như hình bác post lên ý! e chỉ có pi và bộ nguôn 3x dâu tây

Hi a , mach da co mod nguon 3x san tren boar roi ah , dung lt3045 a .



[gaoi]

Hi a , mach da co mod nguon 3x san tren boar roi ah , dung lt3045 a .

Vâng! Như vậy là tận dụng đc mỗi rcore với pi à bác! Nếu đc bác inbox cho e cái giá để e tham khảo! Và đồ tận dụng đc những gì! Thanks bác



[chautranthanh]

mach lap dc các clock của crytek a , loại 575 va 975 ạ .

Bản V2 với clock crytek 975 là bao nhiêu vậy bác !



[HNE]

Vâng! Như vậy là tận dụng đc mỗi rcore với pi à bác! Nếu đc bác inbox cho e cái giá để e tham khảo! Và đồ tận dụng đc những gì! Thanks bác

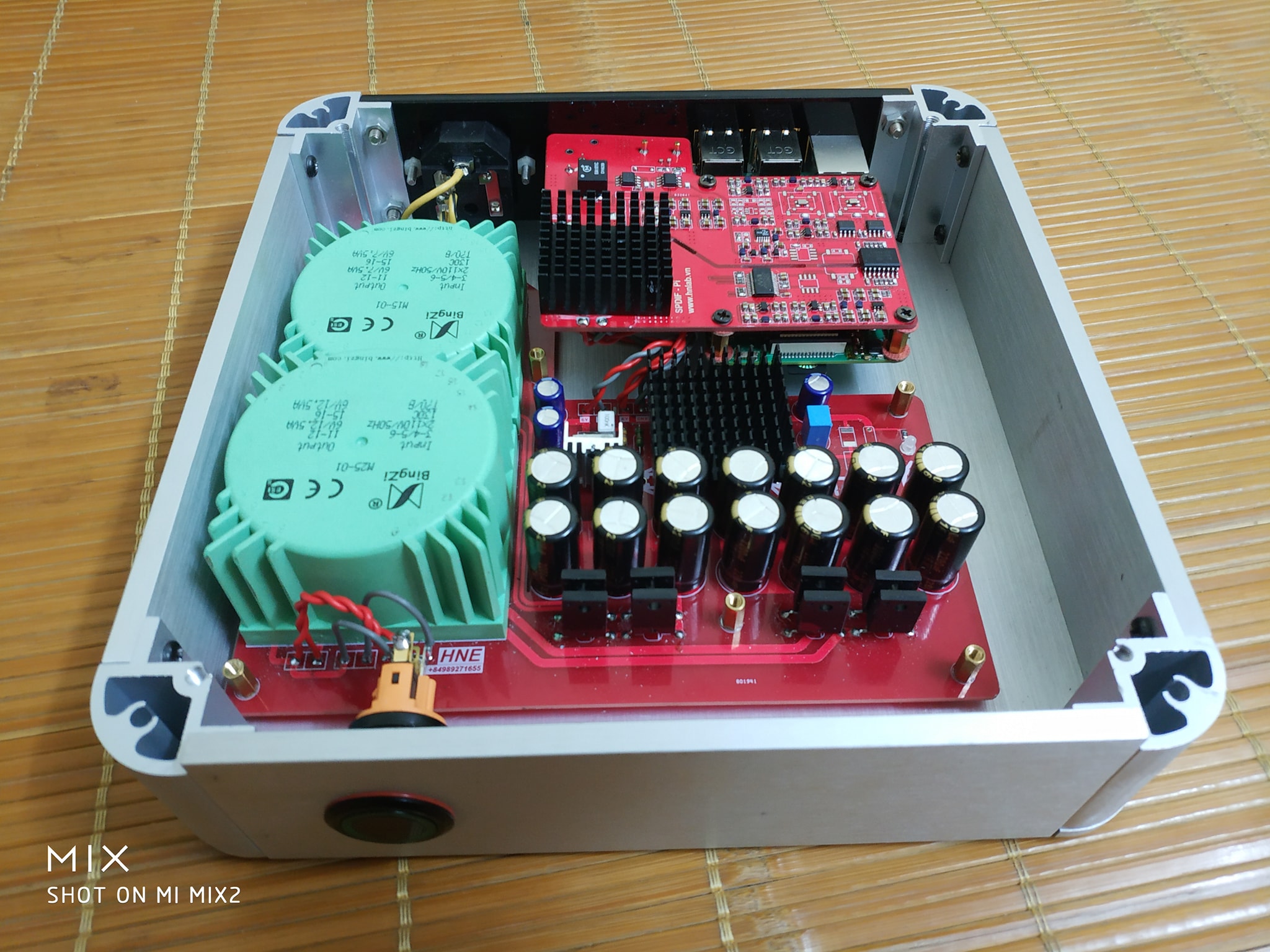

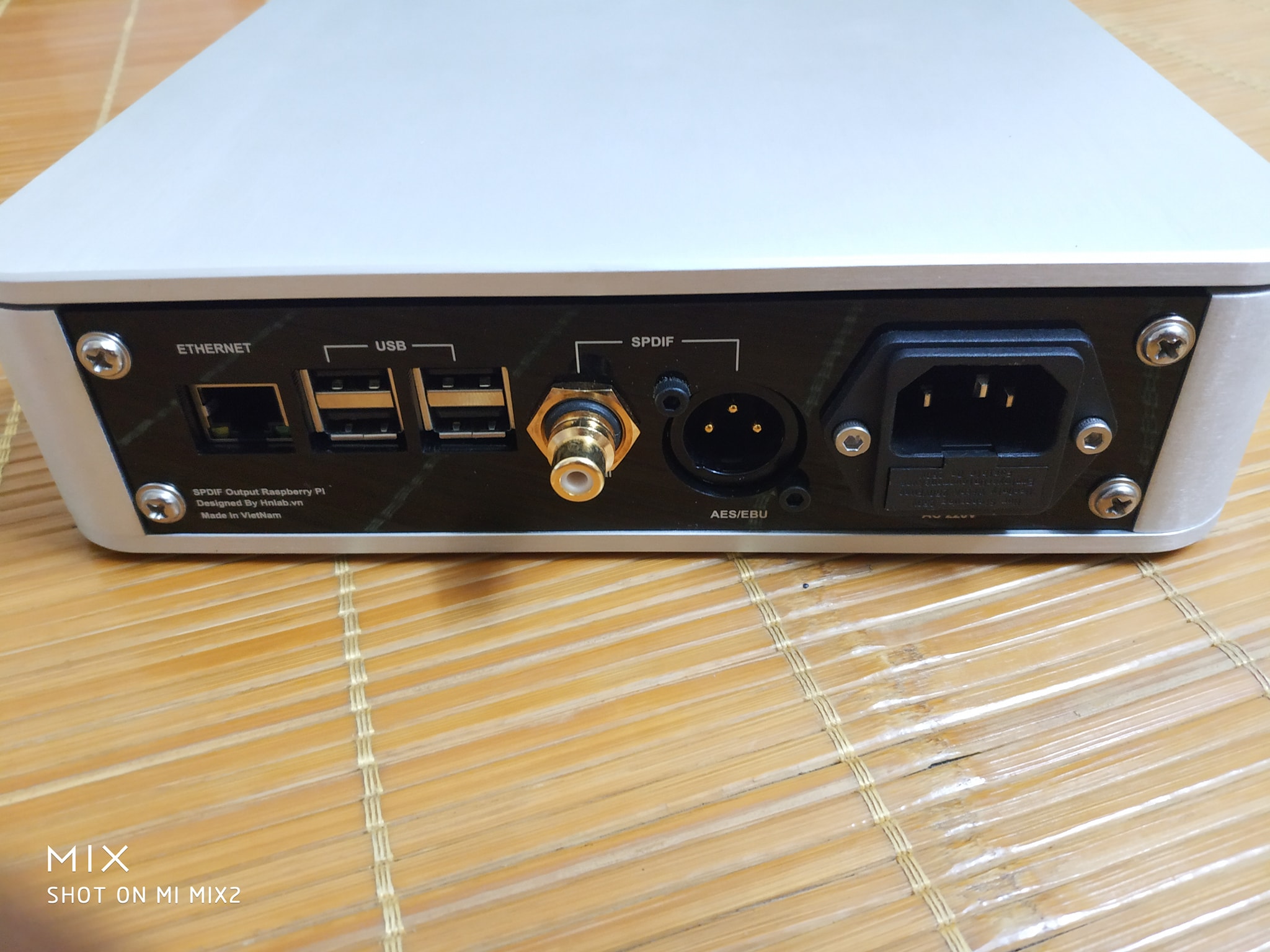

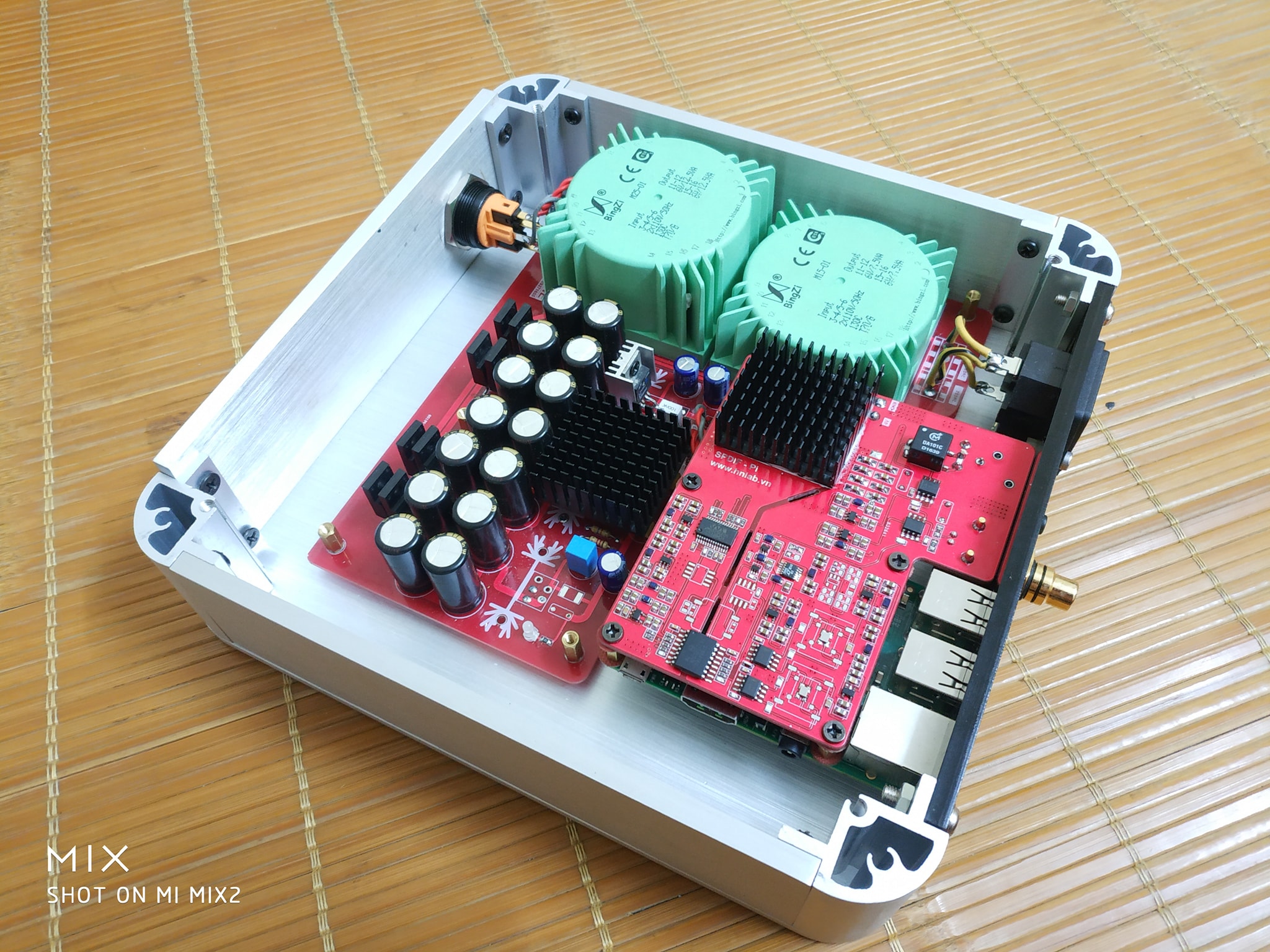

Dạ bác , với bản cuối cùng của a tất cả đều sử dụng LT3045 ổn áp tổng đầu mạch cho Pi và sau cách ly , giá ko Pi là 5tr5 ạ .



[HNE]



[HNE]

Bản V2 với clock crytek 975 là bao nhiêu vậy bác !

Dạ , e nâng cấp với ctytek bản 575 thôi ạ , giá bản nâng cấp là 7tr5 ạ ,



[Chu Van Vu]

Mọi người cho hỏi chút cải thiện về nguồn:
Mình đang có Pi 2, Pifi dac+ v2.0 (china), FX Audio X6 (DAC), FX Audio Tube 03 (Preamp),
đang sử dụng cho 2 set
1) HDD box -> Pi 2 -> hifibery dac+ -> Preamp -> Amp -> Speakers.
2) PC -> DAC X6 -> Speakers.

(Pifi dac+: https://raspberrypi.vn/shop/phu-kie...pi-pifi-dac-card-thanh-hi-fi-cho-raspberry-pi)

Mình đang muốn cải tiến nguồn cho Pi, DAC X6 và Preamp Tube03 (Tất cả là nguồn AC-DC 220v -> 12v 1A hay 2,5A dùng của mấy con modem cũ).
Đang có CDP nhưng bị hỏng, có thể tận dụng lấy nguồn sau biến thế không?

Với nhu cầu output DC 12v - 1A, thì nên chọn phương án nào cho DAC và Preamp.
Phương án R Core (out 15v) -> LT3042 (out 12v 1A) có khả thi không? có cải thiện gì so với adapter AC - DC.?
Hay chọn phương án mua ổ cắm lọc điện weiduka ac8.8 (tầm 900k)?

(Mình không theo được phương án đấu trực tiếp nguồn lên mạch, thích cắm rút hơn).

Xin lỗi diễn đạt hơi lủng củng. Mong anh em chiếu cố chia sẻ kinh nghiệm.

Update 1:
Lướt diễn đàn thấy cách lấy nguồn 5v trực tiếp lên GPIO. (Mà dac hifibery dac+ lại là HAT rồi, không rõ dùng được cách này không?)

Trích:
À anh e ai xài RP3 có cách khác cấp điện thay vì qua đường microUSB thì dùng cáp dupont cái ghim trực tiếp lên GPIO:
+ vào pin 2
- vào pin 6

Lưu ý chỉ dùng nếu chắc chắn nguồn cấp ổn định 5.25VDC max, dòng min 700mA
http://www.hdvietnam.com/threads/ra...m-nghe-nhac-moi.1174389/page-124#post-8989806


Cách đấu nguồn r-core cho pi
1) R-core : trên thân nó có nêu rõ màu các đầu dây mà
a) đầu vào 3 sợi (đen, xanh dương, đỏ) bạn chỉ dùng 2 sợi đen + đỏ để cấp điện 220VAC cho nó (thực tế nó có thể cấp đến 230VAC)
b) đầu ra 2 cặp ( 2 sợi trắng + 2 sợi vàng ) ứng với 2 bộ đầu ra 9VAC. Chỉ cần lấy 1 cặp cấp vào đầu AC in của board chỉnh lưu. Nếu cần dòng lớn hơn lấy 1 trắng + 1 vàng xoắn lại thành 1 đầu như vậy sẽ có 2 đầu ra (mỗi đầu có 1 trắng + 1 vàng) sao cho khi đo áp từ 2 đầu ra mới này xấp xỉ 9VAC là ok cấp cho board chỉnh lưu.
2) Board chỉnh lưu có đầu vào AC in được cấp điện như mục 1b đã nói ở trên. Đầu còn lại của nó là điện 1 chiều, có khe gắn dây gồm 2 cực GND(cực -) và Vcc (cực +)
3) Chọc 2 que đo đồng hồ VOM vào đầu ra 1 chiều nói ở 2, để thang đo VDC + dùng vít điều chỉnh biến trở xanh dương để áp ra khoảng 5.10-5.15V là xong.
Chúc vui !

Các bác có kinh nghiệm cho ý kiến (hay dùng iFi iPower cho nhanh?).



[Chu Van Vu]

Đọc thấy ham, em về thay dây usb từ loại 1,2m ngắn lại 40cm nghe đã thấy khác (tách bạch, chi tiết hơn 1 chút, bass gọn hơn)

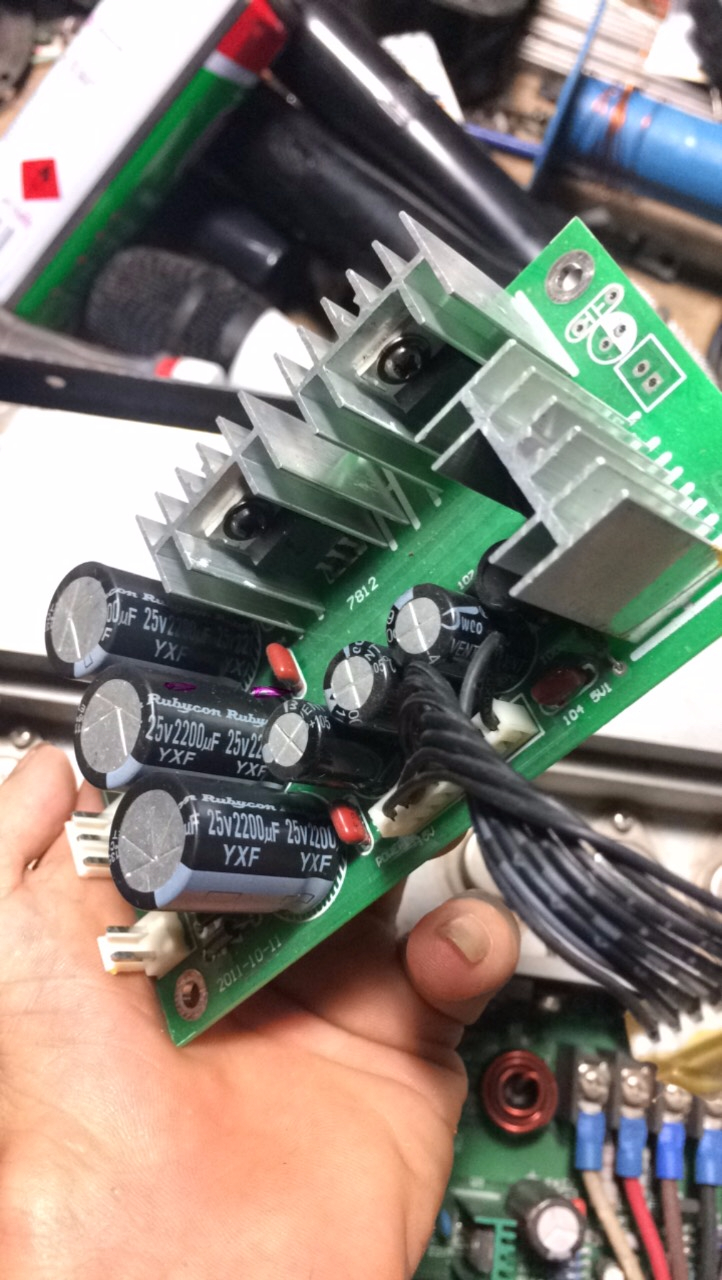

Nên em đang nhờ ông em làm điện tử kiếm cho cái nguồn xuyến như hình dưới, đấu sẵn đầu chờ USB 5v cho pi, và đầu dây 5.5mmx2.1mm cho preamp tube. Không rõ có cải thiện được nhiều không các bác nhỉ?



[valst]

Hi các bác,

Bác nào dư dùng USBridge (ưu tiên vỏ nhôm) hoặc digiOne (có mạch sạch thì tốt)....nhượng lại em nhé!

Tks.



[valst]

Hi các bác,

Bác nào dư dùng USBridge (ưu tiên vỏ nhôm) hoặc digiOne (có mạch sạch thì tốt)....nhượng lại em nhé!

Tks.

Schiit Eitr cũng OK! Tks



[colinjsit]

Em đang có dự án cần ra đi sau 2 năm trải nghiệm, linh kiện rất gấu và chất lượng thì khỏi bàn, các bác cần kit allo digi one + case + nguồn + sẵn thì ib hoặc call 0976 309 459 nhé.

http://www.hdvietnam.com/threads/ra-di-du-an-dau-tay-sau-khi-trai-nghiem.1522632



[valst]

Em đang có dự án cần ra đi sau 2 năm trải nghiệm, linh kiện rất gấu và chất lượng thì khỏi bàn, các bác cần kit allo digi one + case + nguồn + sẵn thì ib hoặc call 0976 309 459 nhé.

http://www.hdvietnam.com/threads/ra-di-du-an-dau-tay-sau-khi-trai-nghiem.1522632

Cụ thể cấu hình ntn mà 12tr bác?



[valst]

Bác nào thử DigiOne Signature rồi cho em xin ý kiến với ạ?! Tks.....
