Raspberry Pi + Rune Audio ::: Một trải nghiệm nghe nhạc mới

linh0983 · 31/5/19

https://www.ebay.com/itm/Interface-digitale-I2S-vers-SPDIF-BNC-WM8804/183793686935?_trkparms=aid=222007&algo=SIM.MBE&ao=2&asc=20131003132420&meid=62e0d2ed8cbe40c8b22b2715a14d2590&pid=100005&rk=1&rkt=3&sd=183793686737&itm=183793686935&_trksid=p2047675.c100005.m1851

Board này có con XinlinX XC95144XL + WM8805 chuyên dùng a . ( jitte thấp ) .

Board này dùng cho FifoPi 1 vào 2 ra : ( bác @mtminh xem thử a ) .

* __ I2S output vào input i2S_HDMI >>> Dac có HDMI input
** __ SPDIF BNC OUT >>> Dac có BNC và COAXIAL input

do_long_khach · 31/5/19

linh0983 đã viết:
https://www.ebay.com/itm/Interface-digitale-I2S-vers-SPDIF-BNC-WM8804/183793686935?_trkparms=aid=222007&algo=SIM.MBE&ao=2&asc=20131003132420&meid=62e0d2ed8cbe40c8b22b2715a14d2590&pid=100005&rk=1&rkt=3&sd=183793686737&itm=183793686935&_trksid=p2047675.c100005.m1851

Board này có con XinlinX XC95144XL + WM8805 chuyên dùng a . ( jitte thấp ) .
Board này dùng cho FifoPi 1 vào 2 ra : ( bác @mtminh xem thử a ) .

* __ I2S output vào input i2S_HDMI >>> Dac có HDMI input
** __ SPDIF BNC OUT >>> Dac có BNC và COAXIAL input

Tức là phải có FifiPi của Ian xong mới mua con này về xài đúng ko bác?

linh0983 · 31/5/19

http://www.pi2design.com/
Sắp có chú này rồi bác @mtminh support cho Gustard or PS Audio qua HDMI a .
PI2AES Digital Audio Shield for the Raspberry PI

Đặc tính đây bác .

Woflson WM8804 AES Transmitter with dual NDK Low Noise Clocks

SPDIF COAX via RCA

SPDIF Optical

AES Balanced via XLR

Direct Buffered I2S via Header, with I2C, 5V and VIN Power

LVDS Differential I2S via HDMI with support for Gustard or PS Audio pinout (selected at time of order)

Single 12V to 48V input, with on-board 5V@5A supply

Separate Ultra low noise LDO's for WM8804 and NDK Clocks

linh0983 · 31/5/19

do_long_khach đã viết:
Tức là phải có FifiPi của Ian xong mới mua con này về xài đúng ko bác?

Dùng cho tất cả bác a miễn là thiết bị đó có I2S OUTPUT là được a .

hungpmu · 31/5/19

@tml3nr cho anh hỏi chút: Gần đây thì mấy cái app như BubbleUPNP for DLNA, AK...chạy trên Android của anh đều không truy cập vào NAS (Buffalo) được nữa (không tìm thấy Folder share nhạc). Tuy nhiên khi dùng trên Web cho các OS như Moode hay Rune thì vẫn chơi bình thường.
Anh cũng đã kiểm tra lại cấu hình trên Nas thì không thấy sai ở đâu
Kiểm tra qua cái explore trên điện thoại thì vẫn truy cập được vào Folder share trên Nas.
Vậy mà mấy cái app thì chịu chết, vậy thì nó bị làm sao hả em?
Cảm ơn em

mtminh · 31/5/19

linh0983 đã viết:
http://www.pi2design.com/
Sắp có chú này rồi bác @mtminh support cho Gustard or PS Audio qua HDMI a .
PI2AES Digital Audio Shield for the Raspberry PI

Chức năng Out đầy đủ.
Ghép với FifoPi. Thạch anh xử sao bác.

tml3nr · 31/5/19

hungpmu đã viết:
@tml3nr cho anh hỏi chút: Gần đây thì mấy cái app như BubbleUPNP for DLNA, AK...chạy trên Android của anh đều không truy cập vào NAS (Buffalo) được nữa (không tìm thấy Folder share nhạc). Tuy nhiên khi dùng trên Web cho các OS như Moode hay Rune thì vẫn chơi bình thường.
Anh cũng đã kiểm tra lại cấu hình trên Nas thì không thấy sai ở đâu
Kiểm tra qua cái explore trên điện thoại thì vẫn truy cập được vào Folder share trên Nas.
Vậy mà mấy cái app thì chịu chết, vậy thì nó bị làm sao hả em?
Cảm ơn em

Hình như anh hơi lẫn lộn giữa các giao thức.

Ở đây có 2 giao thức:

- SMB dùng để share folder. Theo cách tương tự như mình dùng PC share trong mạng LAN.

- DLNA media server. Cách này trên NAS phải cấu hình đúng và start đúng thì các app mới thấy được.

Theo như anh tả chắc là cái NAS không start đúng DLNA media server.

BubbleUPnP, AK Connect chạy bằng DLNA server

Rune moode... kết nối với NAS bằng SMB.

linh0983 · 31/5/19

mtminh đã viết:

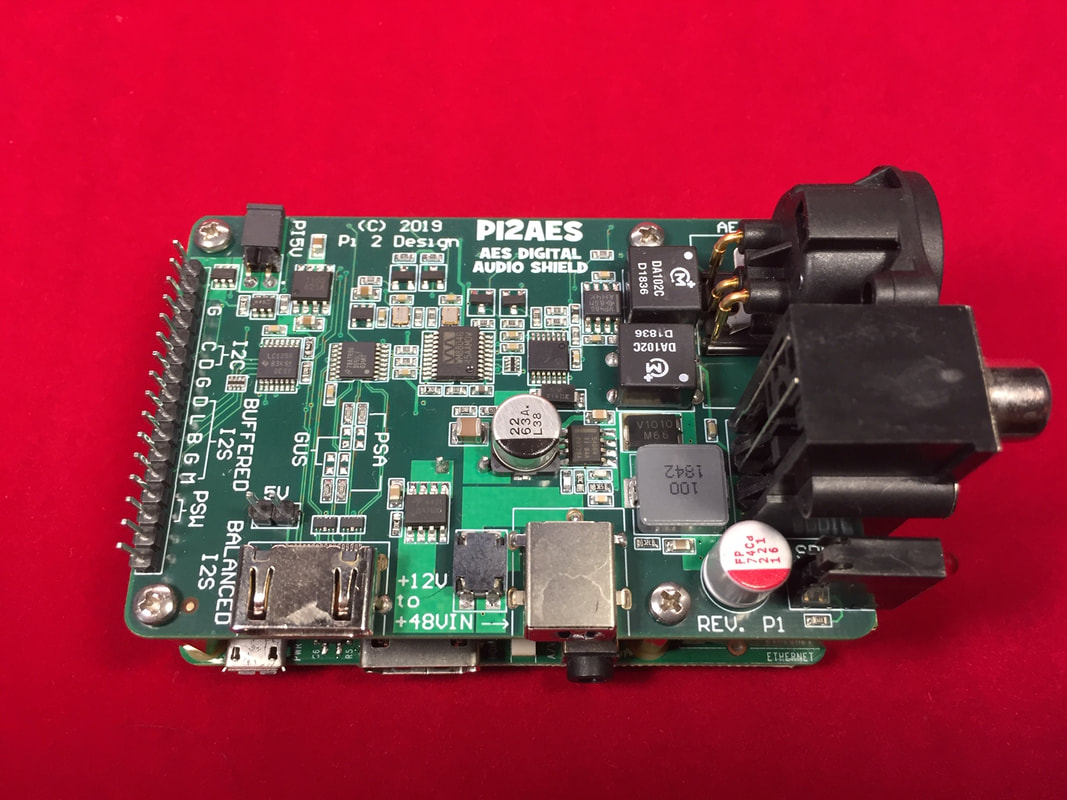

View attachment 347972

Chức năng Out đầy đủ.
Ghép với FifoPi. Thạch anh xử sao bác.

Phiên bản cuối cùng là đây a . Có thêm cổng BNC board này ko dùng với FifoPi bác ơi ! ( price $129 ) .

ALLO DigiOne Signature so với PI2AES Digital Audio Shield đây a . ( đang cập nhật )

https://www.audiosciencereview.com/...gital-audio-shield-for-the-raspberry-pi.7136/

linh0983 · 31/5/19

http://www.pi2design.com/
Khi nào nó ra mình làm thêm quả này so với FifoPi a hihi !

mtminh · 31/5/19

linh0983 đã viết:
http://www.pi2design.com/
Khi nào nó ra mình làm thêm quả này so với FifoPi a hihi !

Mình không hiểu sao dùng cách này:

DC input 12v -> 48v. Dùng tiếp chip TPS54560, 5V @ 5A switching regulator hạ xuống 5v.

SMPS sinh nhiễu cao tần, vẫn qua được, không thể triệt tiêu hết ở output.

do_long_khach · 31/5/19

linh0983 đã viết:
Phiên bản cuối cùng là đây a . Có thêm cổng BNC board này ko dùng với FifoPi bác ơi ! ( price $129 ) .

ALLO DigiOne Signature so với PI2AES Digital Audio Shield đây a . ( đang cập nhật )
https://www.audiosciencereview.com/...gital-audio-shield-for-the-raspberry-pi.7136/

con này chế được nguồn ngoài nữa thì tuyệt nhỉ

mtminh · 31/5/19

do_long_khach đã viết:
con này chế được nguồn ngoài nữa thì tuyệt nhỉ

Phải chế nguồn ngoài thôi bác

do_long_khach · 31/5/19

mtminh đã viết:
Phải chế nguồn ngoài thôi bác

Các bác chuyên gia cứ triển, tôi theo nhé.

Hic mà thấy jitter nó cao hơn DigiOne Sig một ít thì phải?

mtminh · 31/5/19

do_long_khach đã viết:
Các bác chuyên gia cứ triển, tôi theo nhé.

Hi. Bác.
Mình lướt sơ qua, không tính mua ạ
Đơi bác @linh0983 chuột bạch, hoặc triển khai song song, dùng nguồn ngoài.

hungpmu · 31/5/19

tml3nr đã viết:
Hình như anh hơi lẫn lộn giữa các giao thức.

Ở đây có 2 giao thức:

- SMB dùng để share folder. Theo cách tương tự như mình dùng PC share trong mạng LAN.

- DLNA media server. Cách này trên NAS phải cấu hình đúng và start đúng thì các app mới thấy được.

Theo như anh tả chắc là cái NAS không start đúng DLNA media server.

BubbleUPNP, AK Connect chạy bằng DLNA server

Rune moode... kết nối với NAS bằng SMB.

Anh đã check lại phần Media server rồi, phần config DLNA đơn giản nên không thể sai được và từ trước đến nay nó vẫn chạy.
Chắc cài lại cái NAS xem nó ra sao. Cảm ơn em

linh0983 · 31/5/19

Nó có cho set nguồn ngoài mà các bác ?

mtminh · 31/5/19

do_long_khach đã viết:
Hic mà thấy jitter nó cao hơn DigiOne Sig một ít thì phải?

Thấy PI2AES so với Digione Signature = cổng RCA

Jitter hơn không đáng kể, vài pico.
Đo đạc PI2AES thì RCA ngon hơn BNC ?
Cổng Out đầy đủ

linh0983 · 31/5/19

Theo như hình này mình ngắt cái jume W2 ra vẫn dùng nguồn 3x như cũ cho Pi . Nguồn còn lại mình dùng cục ipower 12v a . Còn theo ý các bác là dùng nguồn ngoài tuyến tính hay sao a ?

mtminh · 31/5/19

Nguồn còn lại, có thể cung cấp 5VDC linear vào pin 1 & 2, pin 3=GND của I2S EXPANSION HEADER

linh0983 · 31/5/19

mtminh đã viết:
Nguồn còn lại, có thể cung cấp 5VDC linear vào pin 1 & 2, pin 3=GND của I2S EXPANSION HEADER

Vâng thế là tuyệt luôn bác . Mình còn cái Isolator của Allo khi nào board này ra mình chuột bạch trước các bác . Board FifoPi giá $135 bây giờ order cũng ko có bác a . Bây giờ FifoPi thành hàng hiếm mình đã dùng qua chú 502dac Pro mình nghĩ chú Pi2AES Audio Shield này cũng ko tệ a .
