Raspberry Pi + Rune Audio ::: Một trải nghiệm nghe nhạc mới
- Bắt đầu smallgent
- Ngày bắt đầu
Bác @daibao là đại gia lần này bác cầm lái 502DAC cho ae đi . Order từ 5 board trở lên Pi 2 Design ship FREE là đẹp rồi a .
Nếu được là đại gia, em hứa là sẽ theo hết các dự án của bác linh0983
@tml3nr : Theo em, i2s (khoảng cách ngắn dưới 1m) >= AES/EBU > BNC > coax SPDIF > USB asynchronus (DAC hiện nay) > toslink > USB synchronus (DAC trước 2011)
Về chuyện cái biến áp, thật ra CD tiếng sạch còn nhờ kết nối i2s giữa phần cơ và giải mã nữa chứ không phải chỉ ở cái mạch cấp nguồn với biến áp đâu a.
Còn biến áp thì cái nào cũng có điểm yếu của nó. Quan trọng là người thiết kế có biết xử lý không thôi. Ví dụ như một số CDP dòng cao của Nhật họ dùng R-Core, một số CDP khủng như của Gryphon họ dùng toroidial.
Nói thật thì xử lý chuẩn mấy cái biến áp này nhiêu khê lắm. Ngoài những cái cơ bản như chắn nhiễu, chống rung còn chuyện đo đạc cuộn thứ cấp để làm mạch snubbers cho nó, rồi còn lọc nhiễu từ nguồn AC, abcxyz thứ.
@Thanhvo31 : Hai cái link bác đưa khác hẳn nhau mà bác. Con Schiit có mạch ổn áp và mạch lọc nằm ngay trong mạch rồi (dĩ nhiên do kích thước nhỏ nên cũng chả có gì gọi là tốt cho lắm). Cái cục wall wart chỉ là một cái biến áp để chuyển 220VAC về 16VAC thôi
Còn mấy cái nguồn LPS là bao gồm cả biến áp lẫn mạch ổn áp/lọc để chuyển 220VAC về 16VDC. Cắm nhầm là chết đấy bác à Con Pi 3 của em hôm trước bị cháy cổng GPIO là do em không để ý nối nhầm cái wall wart AC của Schiit với cổng power in của 502DAC để cấp điện cho Pi qua GPIO, 502DAC ko làm sao vì nó có mạch bảo vệ còn con Pi 3 thì hơi có mùi khét, sau đó nhiệt độ Pi 3 tăng lên 90°C đó
Một vấn đề nữa là Modi Multibit về phân khúc giá thì là đồ bình dân, do đó sẽ là tốt hơn (cho người dùng lẫn danh tiếng của công ty) nếu chỉ build sẵn mạch lọc bên trong, dùng biến áp AC-AC ngoài thay dùng adapter AC-DC. Vì với phân khúc này thì không phải ai cũng muốn bỏ thêm cả 100$ để mua LPS mà rất nhiều (thậm chí đa số) sẽ dùng nó với mấy cục chuyển AC-DC mà mấy cái đó thì đa phần rất tệ, làm giảm chất lượng sản phẩm.
Về chuyện cái biến áp, thật ra CD tiếng sạch còn nhờ kết nối i2s giữa phần cơ và giải mã nữa chứ không phải chỉ ở cái mạch cấp nguồn với biến áp đâu a.
Còn biến áp thì cái nào cũng có điểm yếu của nó. Quan trọng là người thiết kế có biết xử lý không thôi. Ví dụ như một số CDP dòng cao của Nhật họ dùng R-Core, một số CDP khủng như của Gryphon họ dùng toroidial.
Nói thật thì xử lý chuẩn mấy cái biến áp này nhiêu khê lắm. Ngoài những cái cơ bản như chắn nhiễu, chống rung còn chuyện đo đạc cuộn thứ cấp để làm mạch snubbers cho nó, rồi còn lọc nhiễu từ nguồn AC, abcxyz thứ.
@Thanhvo31 : Hai cái link bác đưa khác hẳn nhau mà bác. Con Schiit có mạch ổn áp và mạch lọc nằm ngay trong mạch rồi (dĩ nhiên do kích thước nhỏ nên cũng chả có gì gọi là tốt cho lắm). Cái cục wall wart chỉ là một cái biến áp để chuyển 220VAC về 16VAC thôi
Còn mấy cái nguồn LPS là bao gồm cả biến áp lẫn mạch ổn áp/lọc để chuyển 220VAC về 16VDC. Cắm nhầm là chết đấy bác à
Con Pi 3 của em hôm trước bị cháy cổng GPIO là do em không để ý nối nhầm cái wall wart AC của Schiit với cổng power in của 502DAC để cấp điện cho Pi qua GPIO, 502DAC ko làm sao vì nó có mạch bảo vệ còn con Pi 3 thì hơi có mùi khét, sau đó nhiệt độ Pi 3 tăng lên 90°C đó Một vấn đề nữa là Modi Multibit về phân khúc giá thì là đồ bình dân, do đó sẽ là tốt hơn (cho người dùng lẫn danh tiếng của công ty) nếu chỉ build sẵn mạch lọc bên trong, dùng biến áp AC-AC ngoài thay dùng adapter AC-DC. Vì với phân khúc này thì không phải ai cũng muốn bỏ thêm cả 100$ để mua LPS mà rất nhiều (thậm chí đa số) sẽ dùng nó với mấy cục chuyển AC-DC mà mấy cái đó thì đa phần rất tệ, làm giảm chất lượng sản phẩm.
Chỉnh sửa lần cuối:
tml3nr
Moderator
Cảm ơn anh đã giải thích rõ chuyện transformer.@tml3nr : Theo em, i2s (khoảng cách ngắn dưới 1m) >= AES/EBU > BNC > coax SPDIF > USB asynchronus (DAC hiện nay) > toslink > USB synchronus (DAC trước 2011)
Về chuyện cái biến áp, thật ra CD tiếng sạch còn nhờ kết nối i2s giữa phần cơ và giải mã nữa chứ không phải chỉ ở cái mạch cấp nguồn với biến áp đâu a.
Còn biến áp thì cái nào cũng có điểm yếu của nó. Quan trọng là người thiết kế có biết xử lý không thôi. Ví dụ như một số CDP dòng cao của Nhật họ dùng R-Core, một số CDP khủng như của Gryphon họ dùng toroidial.
Nói thật thì xử lý chuẩn mấy cái biến áp này nhiêu khê lắm. Ngoài những cái cơ bản như chắn nhiễu, chống rung còn chuyện đo đạc cuộn thứ cấp để làm mạch snubbers cho nó, rồi còn lọc nhiễu từ nguồn AC, abcxyz thứ.
@Thanhvo31 : Hai cái link bác đưa khác hẳn nhau mà bác. Con Schiit có mạch ổn áp và mạch lọc nằm ngay trong mạch rồi (dĩ nhiên do kích thước nhỏ nên cũng chả có gì gọi là tốt cho lắm). Cái cục wall wart chỉ là một cái biến áp để chuyển 220VAC về 16VAC thôi
Còn mấy cái nguồn LPS là bao gồm cả biến áp lẫn mạch ổn áp/lọc để chuyển 220VAC về 16VDC. Cắm nhầm là chết đấy bác à
Một vấn đề nữa là Modi Multibit về phân khúc giá thì là đồ bình dân, do đó sẽ là tốt hơn (cho người dùng lẫn danh tiếng của công ty) nếu chỉ build sẵn mạch lọc bên trong, dùng biến áp AC-AC ngoài thay dùng adapter AC-DC. Vì với phân khúc này thì không phải ai cũng muốn bỏ thêm cả 100$ để mua LPS mà rất nhiều (thậm chí đa số) sẽ dùng nó với mấy cục chuyển AC-DC mà mấy cái đó thì đa phần rất tệ, làm giảm chất lượng sản phẩm.
Còn việc kết nối từ 502Dac Rev. P.4 sang coaxial SPDIF thì cụ thể là cách nào tốt nhất ạ? Sau cái vụ hãng họ đưa nhầm cái đầu chuyển BNC, em hơi bị loạn (50 Ohm vs 75 Ohm). Nhờ anh nói rõ hơn tí ạ:
Theo bài viết này của anh. Vậy mình có thể mua một sợi coaxial 75 Ohm, rồi thay cái đầu BNC 75 Ohm vào được hay không ạ? Thí dụ như:
Cách 1: Dùng sợi BJC Canare:
BJC Coaxial Digital Audio Cable:
https://www.amazon.com/dp/B00287BNKE/

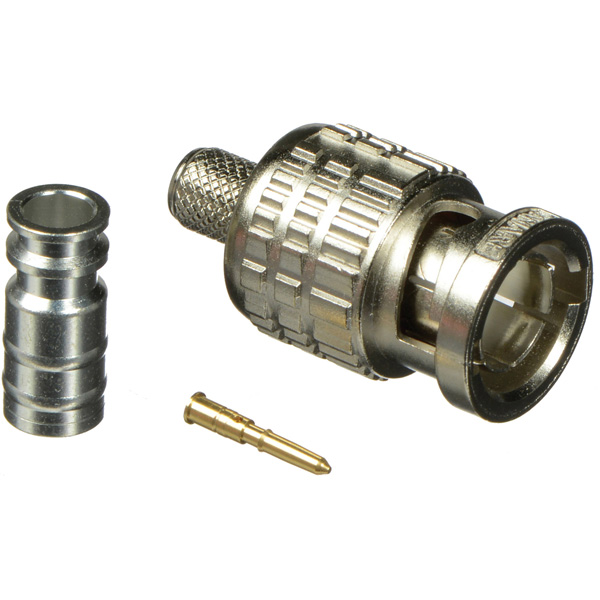

Thay vào đầu BNC 75 Ohm này:
Connector BNC 75Ohm BCP-B25HD (Canare):
https://www.audio-video.vn/connector-bnc-75-ohm-bcp-b25hd-canare
Cách 2. Dùng đầu chuyển BNC -75 Ohm to RCA:
http://www.audiophonics.fr/en/adapt...rformance-75-ohm-bnc-rca-adapter-p-10464.html
Hai cách này kết quả như nhau không ạ?
Chỉnh sửa lần cuối:
tml3nr
Moderator
Anh liên hệ ở đây xem họ còn Pi2 UK không:
https://raspberrypi.vn/shop/mach-raspberry-pi/raspberry-pi-2-made-uk
Hôm trước em test Pi2 và Pi3 với 3 cái Dac Hat. Test xong là em chạy ra hshop lấy thêm 1 cái Pi2 nữa.
Về sau này mới đọc được bài viết của một anh Tây, nói là nên hạ xung clock của Pi3 cho âm thanh tốt hơn:
http://archimago.blogspot.com/2017/01/measurements-raspberry-pi-3-as-usb.html
Chỉnh sửa lần cuối:

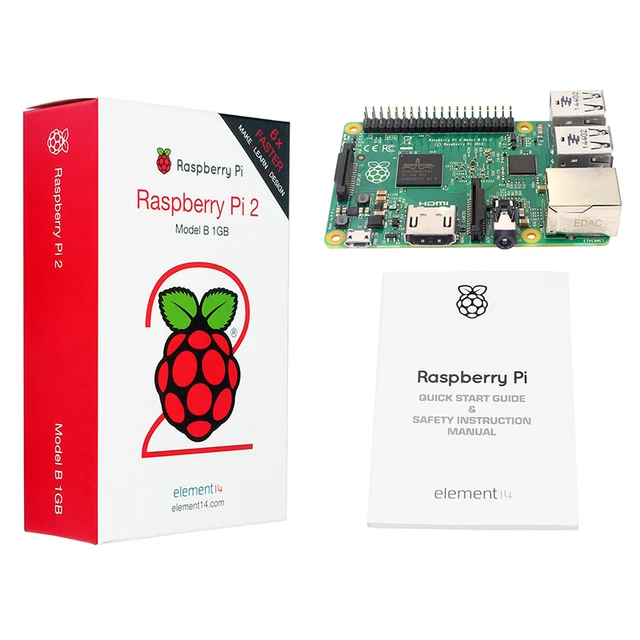

Em gọi hơn chục chỗ từ Bắc vào Nam rồi bác, tất cả đều hết hàng. Có 1 chỗ còn hàng nhưng nó là Pi 2 của element14 chứ ko phải của UK nên e ko mua vì ko biết chẤT lượng có giống UK ko? Bác nào biết về con này cho e tí review.
Nếu ko tìm dc Pi 2 thì e sẽ mua Pi 3 và hạ xung giống như bài báo bác cho link. Nhưng e vẫn muốn dùng Pi 2 hơn vì e sẽ hạ xung Pi 2 xuống thấp hơn để hay hơn nữa hehe.
tml3nr
Moderator
Anh hỏi người ta xem trên board nó ghi như thế nào? Nếu có dòng chữ Made in the UK thì ok.Em gọi hơn chục chỗ từ Bắc vào Nam rồi bác, tất cả đều hết hàng. Có 1 chỗ còn hàng nhưng nó là Pi 2 của element14 chứ ko phải của UK nên e ko mua vì ko biết chẤT lượng có giống UK ko? Bác nào biết về con này cho e tí review.
Nếu ko tìm dc Pi 2 thì e sẽ mua Pi 3 và hạ xung giống như bài báo bác cho link. Nhưng e vẫn muốn dùng Pi 2 hơn vì e sẽ hạ xung Pi 2 xuống thấp hơn để hay hơn nữa hehe.
Chỉnh sửa lần cuối:
tml3nr
Moderator
Anh lấy con Pi3 UK chạy trước đi. Vài hôm kiếm mấy ông có Pi2 UK (Dùng coi phim) đổi
Thanhvo31
Well-Known Member
@tml3nr : Vụ cáp BNC to RCA mình thấy sợi này giải quyết 1 thể, khỏi chuyển.
http://www.kopulcables.com/detail?sku=1053971
Cable Type RG6 coaxial cable
Gauge 18 AWG
Connector 1 Gold-plated 75 Ω Neutrik BNC male, locking
Connector 2 24k gold-plated RCA male, manufactured by Rean, a trademark of Neutrik
Length 1.5 ft (0.45 m)
Conductor Oxygen-free copper (OFC)
Inner Shield Foil shielding with 99% coverage
Outer Shield Dense braided tinned copper shielding with 93% coverage
Dielectric (Insulation) Polyethylene (PE)
Outer Jacket SuperFlex PVC, black
Certifications CE, RoHS
http://www.kopulcables.com/detail?sku=1053971
Cable Type RG6 coaxial cable
Gauge 18 AWG
Connector 1 Gold-plated 75 Ω Neutrik BNC male, locking
Connector 2 24k gold-plated RCA male, manufactured by Rean, a trademark of Neutrik
Length 1.5 ft (0.45 m)
Conductor Oxygen-free copper (OFC)
Inner Shield Foil shielding with 99% coverage
Outer Shield Dense braided tinned copper shielding with 93% coverage
Dielectric (Insulation) Polyethylene (PE)
Outer Jacket SuperFlex PVC, black
Certifications CE, RoHS
Thanhvo31
Well-Known Member
Mình đang đánh vật với Combo Pi Zero W và Mini Boss DAC.
Mini chạy với Pi 3 + Moode 3.7 RT kernel : ngon như Boss (to)
Nhưng khi chạy với Pi Zero W (1 core) + Mini + Moode, Volumio: không hót được.
Pi Zero W chạy 2017-04-10-raspbian-jessie ngon lành xuất âm qua HDMI, nhưng i2s và USB thì em chưa thành công lần nào.
Nản quá.
Mini chạy với Pi 3 + Moode 3.7 RT kernel : ngon như Boss (to)
Nhưng khi chạy với Pi Zero W (1 core) + Mini + Moode, Volumio: không hót được.
Pi Zero W chạy 2017-04-10-raspbian-jessie ngon lành xuất âm qua HDMI, nhưng i2s và USB thì em chưa thành công lần nào.
Nản quá.
Thấy các bác khen Pi2 quá, em cung
https://www.amazon.co.jp/s/ref=nb_sb_noss?__mk_ja_JP=カタカナ&url=search-alias=aps&field-keywords=pi2
hi, thấy các bác khen Pi2 quá. em cũng phải đặt một em để dành ạ.
https://www.amazon.co.jp/s/ref=nb_sb_noss?__mk_ja_JP=カタカナ&url=search-alias=aps&field-keywords=pi2
do_long_khach
Well-Known Member
Đang có sợi này ở nhà, bóc ra cắm 1 lần rồi thôi. Giờ bác nào thích biếu luôn, nhớ biếu lại tui 300k hehe@tml3nr : Vụ cáp BNC to RCA mình thấy sợi này giải quyết 1 thể, khỏi chuyển.
http://www.kopulcables.com/detail?sku=1053971
Cable Type RG6 coaxial cable
Gauge 18 AWG
Connector 1 Gold-plated 75 Ω Neutrik BNC male, locking
Connector 2 24k gold-plated RCA male, manufactured by Rean, a trademark of Neutrik
Length 1.5 ft (0.45 m)
Conductor Oxygen-free copper (OFC)
Inner Shield Foil shielding with 99% coverage
Outer Shield Dense braided tinned copper shielding with 93% coverage
Dielectric (Insulation) Polyethylene (PE)
Outer Jacket SuperFlex PVC, black
Certifications CE, RoHS
tml3nr
Moderator
Em cảm ơn anh nhiều! Sợi này nhìn cũng... đẹp. Em thấy nó nằm trong danh mục của Video Cable? Vậy là dùng cho audio cũng OK hở anh?@tml3nr : Vụ cáp BNC to RCA mình thấy sợi này giải quyết 1 thể, khỏi chuyển.
http://www.kopulcables.com/detail?sku=1053971
Cable Type RG6 coaxial cable
Gauge 18 AWG
Connector 1 Gold-plated 75 Ω Neutrik BNC male, locking
Connector 2 24k gold-plated RCA male, manufactured by Rean, a trademark of Neutrik
Length 1.5 ft (0.45 m)
Conductor Oxygen-free copper (OFC)
Inner Shield Foil shielding with 99% coverage
Outer Shield Dense braided tinned copper shielding with 93% coverage
Dielectric (Insulation) Polyethylene (PE)
Outer Jacket SuperFlex PVC, black
Certifications CE, RoHS
Không biết dây này về mặt kỹ thuật nó có giới hạn chiều dài tối thiểu không anh nhỉ? Lần đầu đụng tới digital em ngu toàn tập
Giới hạn chiều dài tối thiểu của các loại dây khác thì em có được biết và trải nghiệm. Theo em biết thì:
- Cáp ethernet không nên dưới 0.9m (Cisco)
- Interconnect theo Purist Audio thì không nên dưới 1.5m, đa phần các hãng khác thì cho phép 1m.
- Dây loa không nên dưới 2.5m. 3m thì... yên tâm hơn.
- Dây nguồn không nên dưới 1.5m (Hai cái này theo dân gian và thực tế em đã thấy, em không biết có sách nào nói hay không)
Bác kiểm tra xem nó là hàng UK hay China nhé vì Pi 2 Amazon US đang bán là hàng China đấy.
Thanhvo31
Well-Known Member
Bác cắm từ cái gì qua cái gì ạ? Em đang tính cắm từ 502DAC sang Modi Multibit đây.
Bác để dành nhé. Hôm nào 502DAC về mà không có cáp em sẽ liên hệ.
Chỉnh sửa lần cuối:
Thanhvo31
Well-Known Member
Em cảm ơn anh nhiều! Sợi này nhìn cũng... đẹp. Em thấy nó nằm trong danh mục của Video Cable? Vậy là dùng cho audio cũng OK hở anh?
Không biết dây này về mặt kỹ thuật nó có giới hạn chiều dài tối thiểu không anh nhỉ? Lần đầu đụng tới digital em ngu toàn tập
Giới hạn chiều dài tối thiểu của các loại dây khác thì em có được biết và trải nghiệm. Theo em biết thì:
- Cáp ethernet không nên dưới 0.9m (Cisco)
- Interconnect theo Purist Audio thì không nên dưới 1.5m, đa phần các hãng khác thì cho phép 1m.
- Dây loa không nên dưới 2.5m. 3m thì... yên tâm hơn.
- Dây nguồn không nên dưới 1.5m (Hai cái này theo dân gian và thực tế em đã thấy, em không biết có sách nào nói hay không)
Theo mình biết digital cable xài tốt cho analog. Trường hợp này là pure digital mà.
Vụ dây dẫn mình thì hiểu nôm na là càng ngắn càng tốt, nay có thêm thông tin mới về vụ độ dài tối thiểu ?
Dạ em mua hàng uk ạ. Thank bác.
Vấn đề của câu chuyện BNC-RCA đó là kiểu gì thì kiểu cái jack RCA trên DAC của bác (để cắm dây coax vào) cũng có trở kháng khác 75 Ohm, nên kiểu gì thì kiểu cái lợi thế cân bằng trở kháng cũng không còn nữa, dù cho bác có dùng dây Canare 75Ohm đi chăng nữa.
Do đã ko còn lợi thế cân bằng trở kháng nên cũng ko cần khó khăn kĩ tính khi chọn dây coax. Nếu đang có dây coax SPDIF tốt thì dùng luôn, mua thêm một cái jack chuyển BNC-RCA 75 Ohm là đủ. Nếu chưa có dây coax thì mua một dây BNC-RCA về dùng.
Do đã ko còn lợi thế cân bằng trở kháng nên cũng ko cần khó khăn kĩ tính khi chọn dây coax. Nếu đang có dây coax SPDIF tốt thì dùng luôn, mua thêm một cái jack chuyển BNC-RCA 75 Ohm là đủ. Nếu chưa có dây coax thì mua một dây BNC-RCA về dùng.
