[linh0983]

a cấp i2s và nguồn trực tiếp vào PCM1792 ra thẳng analog mà ko cần cấp cho con chip AV100 dc ko a vì con chip đó ăn điện kinh lắm và nó là DSP ko cần thiết

Card asus được cấp 5v và 12v bởi nguồn xung máy tính .

5v cho chip dac PCM1792 lấy nguồn 12V giảm áp qua LM7805 .

Cộng trừ 14v cho 3 chú opamp muses 8920, 8920, 8820 và khuếch đại tai nghe TPA6120A được nâng áp từ nguồn 5v thông qua 2 chú TI 8ci (dc-dc) .

Nguồn này out : -15v - 0v - 15v và 5v cấp cho tất cả ạ .

Mọi thừ khác ko dùng trên board cách ly loại bỏ .

Khi nào rảnh qua tôi nhé !



[linh0983]

Card asus được cấp 5v và 12v bởi nguồn xung máy tính .

5v cho chip dac PCM1792 lấy nguồn 12V giảm áp qua LM7805 .

Cộng trừ 14v cho 3 chú opamp muses 8920, 8920, 8820 và khuếch đại tai nghe 6120A được nâng áp từ nguồn 5v thông qua con TI 8ci (dc-dc) .

Nguồn này out : -15v - 0v - 15v và 5v cấp cho tất cả ạ .

Mọi thừ khác ko dùng trên board cách ly loại bỏ .

Khi nào rảnh qua tôi nhé !

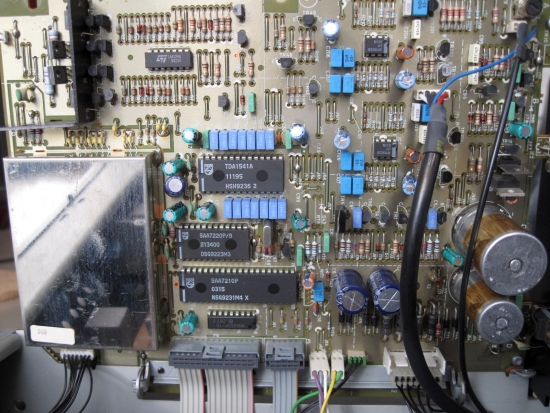

Na ná nó như vầy bác ạ .



[dungsin_lqd]

Từ 1 cái sound cũ giá trị cũng không nhiều muốn nó kêu thì các lĩnh kiện thêm vào nguồn tuyến tính tín hiệu i2s...công cán và cuối cùng chất âm chưa biết sao có khi mod xong lại chán...



[linh0983]

con asus này nhiều chức năng. Mod nó vừa mất công vừa phí các chức năng. Để em đem con carddeluxe thuần 2ch qua cho a mod

Đã check carddeluxe phát ngon bác ạ .

Nối vào Pi5 cấu hình lại soundcard .

Nguồn đơn 5v cho mấy chú ic số , clock và nguồn đôi cộng trừ 12v cho 8 chú opamp OP275G .

CS8406 : 192 kHz Digital Audio Interface Transmitter .

CS8416 : 192 kHz Digital Audio Interface Receiver .

CS5381 : 192 kHz, Multi-Bit Audio A/D Converter .

Support : input i2s , input coaxial , input analog các chức năng này sau khi mod chuyển bằng công tắc .
