Raspberry Pi + Rune Audio ::: Một trải nghiệm nghe nhạc mới

linh0983

linh0983

Well-Known Member

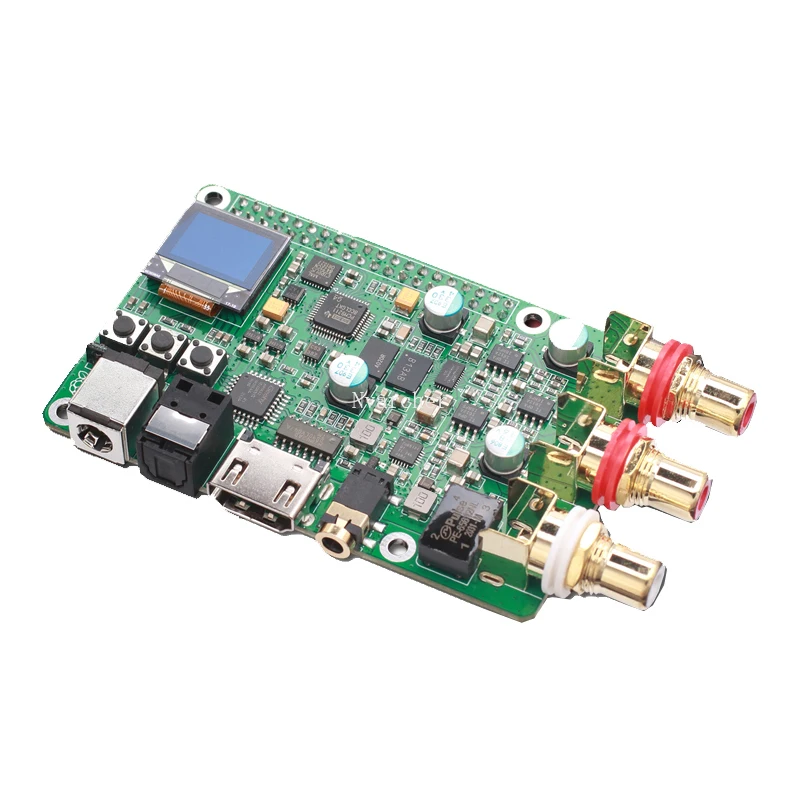

Dùng cho Pi4 + Dac Hat khác như vầy ạ . ( cách ly chú DigiOne ra ) . :confused:



Còn nếu dùng lại chú Digione Clone này cho Pi4 cũng được đấu kiểu khác ạ ui . . . :cool:


Chỉnh sửa lần cuối:
linh0983

linh0983

Well-Known Member
Máy tính thường ko có cổng Coaxial Out các bác a . Hôm nay mình sửa 1 cái main pc ko có âm thanh trong lúc dò mạch mình phát hiện ra con chíp ALC662 nó có pin 48 S/PDIF-OUT . :cool:




Họ hướng dẫn cách làm out Optical hoặc Coaxial . :mad:

ALC662 pdf, ALC662 tải về, ALC662 Giải thích chi tiết về linh kiện, ALC662 bảng dữ liệu, ALC662 view ::: ALLDATASHEET :::

ALC662 bảng dữ liệu, ALC662 tải về, ALC662 datasheets, ALC662 pdf, ALC662 mạch tích hợp : REALTEK - 5.1 CHANNEL HIGH DEFINITION AUDIO CODEC ,alldatasheet, bảng dữ liệu, trang web tìm kiếm bảng dữ liệu các linh kiện điện tử và chất bán dẫn, mạch tích hợp, đi ốt, triacs chất bán dẫn điện
pdf1.alldatasheet.vn

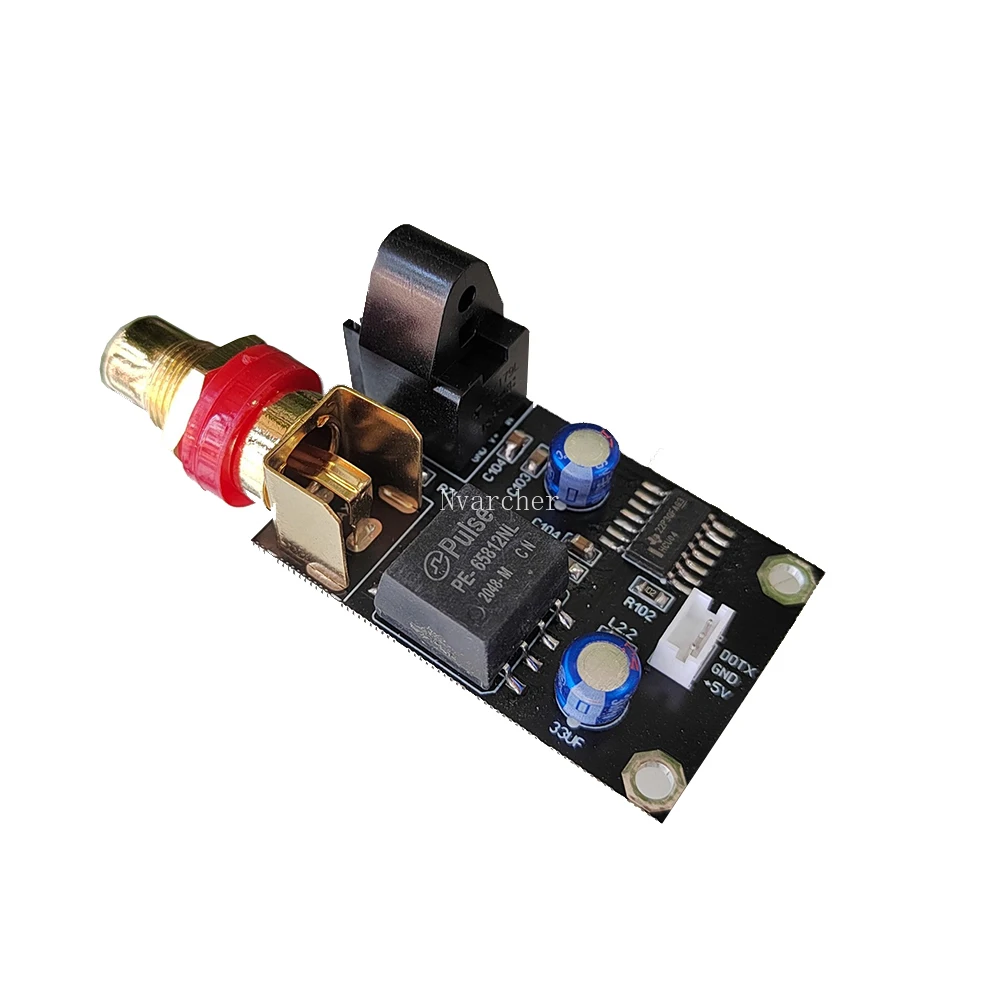

Nếu có cục này nối vào là nhanh nhất cấp nguồn riêng cho nó . :(

www.aliexpress.com

517915.0₫ 14% OFF|Nvarcher Cd Player Coaxial Fiber Output Board Suitable For Cd Player Ld Player Computer - Operational Amplifier Chips - AliExpress

Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com www.aliexpress.com



Con chíp ALC662 dùng nhiếu trong các main pc laptop các bác ạ . ( theo mình qua cục này cách ly nhiễu từ PC tốt hơn họ hướng dẫn ở trên . . . ) . :mad:

B

bakobat

New Member
linh0983 đã viết:
Nếu bác đã có nguồn 3x này nếu muốn dùng cho Pi4 bỏ chú Pi2 hoặc Pi3 ra . Lấy nguồn 5v 2A ( 4 x LT3045 ) cấp cho Pi4 đủ dùng . Nguồn 5v 500mA ( 1 x LT3045 ) còn lại cấp riêng cho board HAT nếu muốn ( nguồn pi4 và board tách ra nghĩa là Pi4 dùng nguồn 2A và board HAT dùng nguồn 500mA riêng biệt mỗi đứa a ) . :mad:
Nhấn để mở rộng...
Cám ơn thông tin của bác. Nhưng mình chưa có nguồn 3x luôn. Ý mình là muốn tìm một nguồn mới cung cấp cho Pi4 và board HAT chất lượng hơn so với nguồn zin Pi4. Bác có thể tư vấn nguồn nào phù hợp giúp mình dc ko? Thanks bác.

linh0983

linh0983

Well-Known Member
bakobat đã viết:
Cám ơn thông tin của bác. Nhưng mình chưa có nguồn 3x luôn. Ý mình là muốn tìm một nguồn mới cung cấp cho Pi4 và board HAT chất lượng hơn so với nguồn zin Pi4. Bác có thể tư vấn nguồn nào phù hợp giúp mình dc ko? Thanks bác.
Nhấn để mở rộng...
Bác ở đâu qua mình thử nguồn tuyến tính Sigma11 a . :(

www.aliexpress.com

495904.0₫ 12% OFF|SIGMA11 HiFi Audio DIY Rectifier Regulator Power Supply Board For DAC Headphone Amplifier| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com www.aliexpress.com


B

bakobat

New Member
dungsin_lqd

dungsin_lqd

Well-Known Member
linh0983 đã viết:
Bác @dungsin_lqd : Chú Pi4 bác còn giữ ko nếu còn khi nào rảnh qua tôi vọc test thử xuất USB qua cổng USB-C ạ . ( phương pháp này mới tín hiệu trực tiếp từ SoC ko qua Hub mình mới học lỏm bên vnav ui . . . ) . :eek:n anh
Nhấn để mở rộng...

linh0983 đã viết:
Bác @dungsin_lqd : Chú Pi4 bác còn giữ ko nếu còn khi nào rảnh qua tôi vọc test thử xuất USB qua cổng USB-C ạ . ( phương pháp này mới tín hiệu trực tiếp từ SoC ko qua Hub mình mới học lỏm bên vnav ui . . . ) . :eek:
Nhấn để mở rộng...
Còn giữ...để em mang qua cho anh.

linh0983

linh0983

Well-Known Member
do_long_khach

do_long_khach

Well-Known Member
linh0983 đã viết:
Chiếu nay bác Dũng dạy về ghé qua tôi thử vụ này nhé ! Tuyệt a . . . :oops:
Nhớ mang theo chú Pi4 ui . . . :oops:






Xuất tín hiệu trực tiếp từ CPU ra thông qua cổng USB-C ạ . :mad:
Nhấn để mở rộng...
Của tôi lắp vào case rồi giờ ko có chỗ để lắp cục chuyển usb type C sang A bác ạ. Làm vậy có hay hơn ko bác?

linh0983

linh0983

Well-Known Member
do_long_khach đã viết:
Của tôi lắp vào case rồi giờ ko có chỗ để lắp cục chuyển usb type C sang A bác ạ. Làm vậy có hay hơn ko bác?
Nhấn để mở rộng...
Hôm qua trời mưa nên chưa check được bác a . Về kỹ thuật mình khai thác triệt để nó là con đường ngắn nhất ko qua Hub(VL805) . Nếu test ok bộ nghe của bác dùng cộng này cho nó uyển chuyển ạ . Lúc đó OCXO bác ngắt sợi cáp ufl 25Mhz cho con VL805 cho giảm nhiễu . . . :)





dungsin_lqd đã viết:
Còn giữ...để em mang qua cho anh.
Nhấn để mở rộng...
Có lúc vô số có lúc 1 cái ko ra ạ ui . . . :mad:

Chỉnh sửa lần cuối:
do_long_khach

do_long_khach

Well-Known Member
linh0983 đã viết:
Hôm qua trời mưa nên chưa check được bác a . Về kỹ thuật mình khai thác triệt để nó là con đường ngắn nhất ko qua Hub(VL805) . Nếu test ok bộ nghe của bác dùng cộng này cho nó uyển chuyển ạ . Lúc đó OCXO bác ngắt sợi cáp ufl 25Mhz cho con VL805 cho giảm nhiễu . . . :)






Có lúc vô số có lúc 1 cái ko ra ạ ui . . . :mad:
Nhấn để mở rộng...
Cứ cắm là được ko cần mod gì trên Pi à bác?

linh0983

linh0983

Well-Known Member
do_long_khach đã viết:
Cứ cắm là được ko cần mod gì trên Pi à bác?
Nhấn để mở rộng...
Đã check cổng USB-C chú Pi4 phát ngon lành bác ơi ! :)



Bác add dòng này vào config OS Volumio , cắm usb convert vào nó thấy ngay a . ;)

" dtoverlay=dwc2,dr_mode=host "

bakobat đã viết:
Ok bác, khi nào thì bác ok, cho mình số phone với.
Nhấn để mở rộng...
Sẵn thử nguồn Sigma11 cho Pi4 mình check luôn USB-C Pi4 ngon luôn các bác a . Cảm ơn bác Trung nhiều hihi . . . :cool:
