Katana mới như thê nào hả bác.
Có vẻ như bom tấn xịt? Trên site chưa mở bán lại.

Con của em đen quá dùng tầm 1 tháng thìlỗi tiếng lẹt xẹt nghe bé tí, đã thử cắm lại các kiểu ko ăn thua. Đang chờ Allo nó đền bảo hành cho bộ Katana V1.2 + khuyến mại bo ISO 2, + vỏ Acrylic gì đó. Tiếng Katana khá chi tiết, nhưng vẫn hơi mỏng như các Pi DAC nói chung. Em đang tính chơi 1 tg nữa chán có khi chơi DAC rời hãng hoặc có dự án DAC R2R, Buffalo nào hay ho thì theo tiếp.
Em Katana này đen quá dính phốt như Note 7 Samsung nổ pin, vừa ra đã xịt, hiện sau hơn 1 tháng chờ đợi, nó hứa hẹn âm thanh trên bản 1.2 này tốt hơn, chưa biết thế nào. Nhưng con DigiOne Signature mới ra của nó Tây đánh giá khá tốt.



[tru09x]

Hay quá bác. Bên nhánh cách ly có chỗ câu thẳng 3.3V vào không ạ?

bên cách ly tương 4-6v vào bác ạ



[anhton82]

View attachment 308685 View attachment 308686 tình yêu cuối đây bác

Bạn cho ra sản phẩm mới nhớ cho chút review, nếu ngon, giá hợp ví ae HDvietnam chắc sẽ đặt sll. ) Mình đang nghiên cứu con DAC rời, khi tậu xong sẽ đặt bạn 1 em Maxoption nhé !!!



[trung224]

bên cách ly tương 4-6v vào bác ạ

Vâng, nhưng bác có thể khoanh hộ trên hình PCB em đầu ra của con LDO bên nhánh cách ly để nếu cần em câu thẳng dây 3.3V từ pin vào được không ạ.



[tru09x]

Bạn cho ra sản phẩm mới nhớ cho chút review, nếu ngon, giá hợp ví ae HDvietnam chắc sẽ đặt sll. ) Mình đang nghiên cứu con DAC rời, khi tậu xong sẽ đặt bạn 1 em Maxoption nhé !!!

2 hôm nữa PCB 1541 Reclocking của em về rồi bác nào chới thì hú em nhé, bản này là update của bản trước copy từ Revox B226



[tru09x]

Vâng, nhưng bác có thể khoanh hộ trên hình PCB em đầu ra của con LDO bên nhánh cách ly để nếu cần em câu thẳng dây 3.3V từ pin vào được không ạ.

bên cách ly dùng 7 con LDO untra low noise 3v3 đó bác 6 con 5 chân và 1 con LT3045 cho reclocking đó



[tru09x]

bên cách ly dùng 7 con LDO untra low noise 3v3 đó bác 6 con 5 chân và 1 con LT3045 cho reclocking đó



[tru09x]

bản này em fix mạnh tay vào phần Crystal so với ALLO digi one, mấy anh ALLO cho 2 con thạch anh chạy 1 lúc ( chân 1 enable của thạch anh luôn cấp nguồn)và enable output clock bằng 2 con 3L553, riêng bản của em tắt trực tiếp thạch anh từ chân enable của từng chú thạch anh nên trong 1 thời đểm sẽ chỉ có 1 con chạy thôi, vì thế nhiễu cũng sẽ bớt đáng kể



[trung224]

@tru09x : Bác ơi, liệu có adapter cho clock nào để dùng con này thay cho CCHD957 được không nhỉ
https://www.ebay.de/itm/Ultra-low-j...5760-Ultra-precision-Oscillators/222142837645

PS: Em không đọc kĩ, con này là loại 5V



[tru09x]

@tru09x : Bác ơi, liệu có adapter cho clock nào để dùng con này thay cho CCHD957 được không nhỉ
https://www.ebay.de/itm/Ultra-low-j...5760-Ultra-precision-Oscillators/222142837645

PS: Em không đọc kĩ, con này là loại 5V

Loại này thuộc loại footprint to nên muốn dùng nó khả năng phải dùng board rời câu giấy đồng trục lên board tiện thể cấp nguồn rời hoặc cách ly luôn thì càng ngon bác ạ



[trung224]

Vậy có nghĩa là giải sử mình cấp 5V cho clock vào 2 chân pin 14 (power supply) và chân 7 (GND) và dùng dây Hirose U.FL để câu từ pin 8 (output) về chân output ở trên bo. Vậy còn pin 1 (enable) thì sẽ thế nào bác nhỉ



[tru09x]

Vậy có nghĩa là giải sử mình cấp 5V cho clock vào 2 chân pin 14 (power supply) và chân 7 (GND) và dùng dây Hirose U.FL để câu từ pin 8 (output) về chân output ở trên bo. Vậy còn pin 1 (enable) thì sẽ thế nào bác nhỉ

enable đã có trên 3L553 phòng trường hợp cách bác chơi clock rời rồi
nếu dùng thạch anh 5v thì phải dùng tụ nối tầng 100p trước khi đưa vào mạch, vì mức TTL của 3v3 là 1.65v còn 5V là 2.75v
loại TCXO này em thấy 3V3 vẫn chạy như thường



[tru09x]

điện áp hoạt động 2v7 hoạt động tốt trong 3v3-5v



[tru09x]

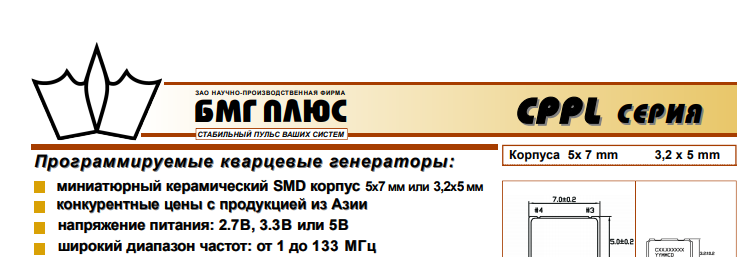

View attachment 308707
điện áp hoạt động 2v7 hoạt động tốt trong 3v3-5v



[trung224]

View attachment 308707
điện áp hoạt động 2v7 hoạt động tốt trong 3v3-5v

Hình như bác nhầm ạ, vì con clock trong link em đưa là ГК154-П-Т (GK154-P-T) chỉ nhận 5V thôi

Như bác nói sẽ phải dùng tụ nối tầng 100pF, vậy sẽ làm nó trên bo clock hay trên bo Digi của bác ạ? Nếu trên bo Digi thì phải thay vị trí nào?



[tru09x]

Hình như bác nhầm ạ, vì con clock trong link em đưa là ГК154-П-Т (GK154-P-T) chỉ nhận 5V thôi

Như bác nói sẽ phải dùng tụ nối tầng 100pF, vậy sẽ làm nó trên bo clock hay trên bo Digi của bác ạ? Nếu trên bo Digi thì phải thay vị trí nào?

pin out clock nối tiếp tụ chân còn lại của tụ nối lên input clock trên board digi, bác muốn để nó ở board nào cũng được



[linh0983]

bản này em fix mạnh tay vào phần Crystal so với ALLO digi one, mấy anh ALLO cho 2 con thạch anh chạy 1 lúc ( chân 1 enable của thạch anh luôn cấp nguồn)và enable output clock bằng 2 con 3L553, riêng bản của em tắt trực tiếp thạch anh từ chân enable của từng chú thạch anh nên trong 1 thời đểm sẽ chỉ có 1 con chạy thôi, vì thế nhiễu cũng sẽ bớt đáng kể

Sorry bác mình hỏi bừa là : Khi chuyển bài qua lại tương ứng với từng chú thạch anh nó có phát tiếng " gì gì đó " ra loa ko ạ .
Mình khoái con DigiOne mod này rồi đó bác .



[tru09x]

Sorry bác mình hỏi bừa là : Khi chuyển bài qua lại tương ứng với từng chú thạch anh nó có phát tiếng " gì gì đó " ra loa ko ạ .
Mình khoái con DigiOne mod này rồi đó bác .

chắc chắn không có tiếng gì đâu bác, về nguyên tắc tín hiệu I2S không có clock sẽ như tín hiệu muting, khi đưa clock trở lại sẽ có tiếng bình thường không xì xoẹt bụp xịt gì cả



[tru09x]

PCB TDA1541A đã về hình ảnh hoàn thiện như hình các bác ạ



[hiepsonpro]

PCB TDA1541A đã về hình ảnh hoàn thiện như hình các bác ạ

Đẹp và gọn quá. Nghe chắc phê đây
