Dự án Dâu Tây - Transport nền tảng Raspberry Pi chất lượng cao

[tru09x]

Cái này em thấy cũng chưa ổn các IC ổn áp cũng cần phải có thời gian ổn định đóng qua R sẽ bị sụt áp điện áp cứ trồi sụt liên tục chắc không ổn chắc phải thí nghiệm đo đạc thử mới biết.

có 1 dàn tụ tổng dùng để duy trì nguồn trong lúc hoán đổi nhé bác



[Hagemi]

Bác @trung224 đã soạn lại bộ nhạc cổ điển ưa thích của bác để chia sẻ cho anh em chưa ạ



[Hagemi]

Bác @trung224 đã soạn lại bộ nhạc cổ điển ưa thích của bác để chia sẻ cho anh em chưa ạ



[tru09x]

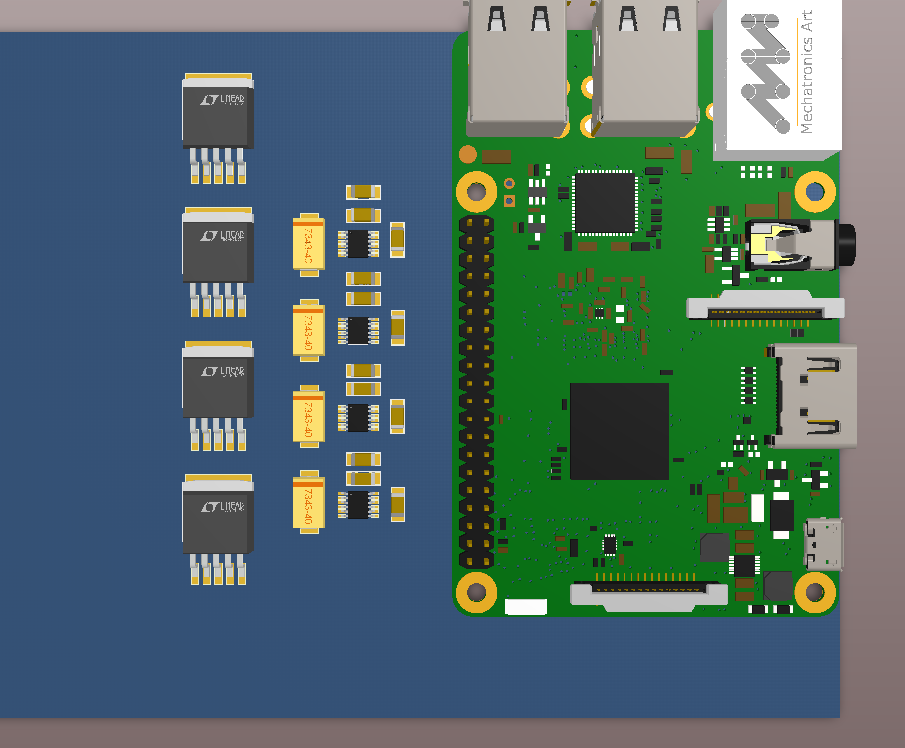

mới phác thảo bản nháp tạm như vậy, các bác góp ý xem dùng tụ tantalum dán hay tụ hóa cắm nhỉ ??



[hungpmu]

mới phác thảo bản nháp tạm như vậy, các bác góp ý xem dùng tụ tantalum dán hay tụ hóa cắm nhỉ ?? View attachment 304653

Em thì không biết lắm cho nên cứ mạnh dạn là bác chọn cho loại nào tay run mà vẫn có thể hàn là ok



[chuong46]

mới phác thảo bản nháp tạm như vậy, các bác góp ý xem dùng tụ tantalum dán hay tụ hóa cắm nhỉ ?? View attachment 304653

Cứ tụ hay mà làm, có lẽ là Tantalum.



[xuanphuong77]

có 1 dàn tụ tổng dùng để duy trì nguồn trong lúc hoán đổi nhé bác

Nếu dễ như bác nghĩ thì cả thế giới này ai cũng làm được rồi. Cái bo của Uptone nó làm nhìn như một cái máy tính ấy bác.



[chuong46]

Hơi lệch dòng tí, trong forum có bác nào mod dây digital (coaxial, bnc, Lan, usb) theo kiểu jssg chưa nhỉ? Hình như trc có bác @chuong46 giới thiệu mà ko đc quan tâm mấy.

Tự nhiên gợi chuyện này lên vì vừa rồi tôi có đứa cháu đi Mỹ về tặng sợi dây mạng của tụi Ghentaudio (chính hiệu TQ) làm theo kiểu jssg. Hơi đắt tí nhưng chất lượng phải nói là xuất sắc. Dây này sợi dây là hàng của Belden giá rất rẻ, nhưng jack thì hơi đắt tí (của Metz Connect - thấy tụi Nordost dùng trên dây Lan, ebay bán 16$ 1 chiếc). Nhưng có lẽ chất lượng chủ yếu ở giải pháp (jssg).

Nói thêm là trc đây tôi dùng dây BNC bạc của Oyaide (giá tầm 2.5 triệu). Sau đó tìm ra sợi dây BNC UHD của Canare (bác @trung224 có review) rẻ hơn nhiều mà cũng hay hơn kha khá. Sau đó mua dây coaxial giá rẻ (420k sợi 1m) về cắt bỏ đầu jack, lắp vào 2 cái jack BNC cỏ và thi công theo kiểu jssg. Kết quả là dây này cho sợi dây BNC Canare mà Tây review là hay ngang Nordost Vahalla kia về vườn luôn....

Bác nào quan tâm thì tôi post tiếp....

Bạn hướng dẫn chi tiết cho xem với: Hiệu dây Coxial, loại vỏ bọc nhiếu, cỡ và laoị dây nối JSSG...



[linh0983]

Nghe các bác bàn luận vui quá trúng điểm yếu mình rồi a .
Máy hồng ngoại này dùng thay chip . Bác nào ở Sai gon qua mình chuột bạch .
( Chì hàn main laptop rất cừng Pi thì mềm hơn . Chỉnh nhiệt tự động ổn định ko biết có thay đổi tính chất lk ko ? Nhưng mình thấy dùng ngon các bác ) .



[tru09x]

Nếu dễ như bác nghĩ thì cả thế giới này ai cũng làm được rồi. Cái bo của Uptone nó làm nhìn như một cái máy tính ấy bác.

cái không khả thi chính là dung lượng tụ, dung lượng và chất lượng của tụ lại tỉ lệ thuận với đô la , nên người ta chọn cách thay thế bằng pin



[anhton82]

Nghe các bác bàn luận vui quá trúng điểm yếu mình rồi a .
Máy hồng ngoại này dùng thay chip . Bác nào ở Sai gon qua mình chuột bạch .
( Chì hàn main laptop rất cừng Pi thì mềm hơn . Chỉnh nhiệt tự động ổn định ko biết có thay đổi tính chất lk ko ? Nhưng mình thấy dùng ngon các bác ) .

Nhìn đồ nghề của bác Pro thế. Em cũng thử thay tụ trên Pi rồi, tham dung lượng cao tầm 100uF thì câu dây hàn như tụ wima bé ấy, tuy nhiên cái gì quá cũng k tốt. Khi thay cả 11 con thì em thấy tiếng nó bắt đầu đục do dải thấp nó tăng, dải cao mờ. Ta cứ thay từ từ rồi nghe thử.



[anhton82]

Em thì không biết lắm cho nên cứ mạnh dạn là bác chọn cho loại nào tay run mà vẫn có thể hàn là ok

Tụ tantalum loại to có con to gần bằng trở công suất hàn dễ mà bác.



[anhton82]

Em thì không biết lắm cho nên cứ mạnh dạn là bác chọn cho loại nào tay run mà vẫn có thể hàn là ok

Tụ tantalum loại to có con to gần bằng trở công suất hàn dễ mà bác. Cứ tốt, ngon, bổ mới hay đc bác nhỉ !!! )



[trung224]

cái không khả thi chính là dung lượng tụ, dung lượng và chất lượng của tụ lại tỉ lệ thuận với đô la , nên người ta chọn cách thay thế bằng pin

Cá nhân em thấy nếu so sánh thì dùng pin chính ra tốn hơn dùng tụ. Pin có vòng đời quá ngắn, cứ nạp xả tầm 2000 lần là pin đã lão hóa đi thây rõ rồi, trong khi vòng đời của tụ tốt rất dài đến vài trăm ngàn vòng. Tuy chi phí lúc đầu dùng tụ ultracap cao hơn nhưng khi sử dụng thời gian dài thì pin tốn hơn rất nhiều.



[tru09x]

Cá nhân em thấy nếu so sánh thì dùng pin chính ra tốn hơn dùng tụ. Pin có vòng đời quá ngắn, cứ nạp xả tầm 2000 lần là pin đã lão hóa đi thây rõ rồi, trong khi vòng đời của tụ tốt rất dài đến vài trăm ngàn vòng. Tuy chi phí lúc đầu dùng tụ ultracap cao hơn nhưng khi sử dụng thời gian dài thì pin tốn hơn rất nhiều.

Dùng 2 cục pin ac quy khô em đảm bảo 3 ngày nó mới đảo relay 1 lần



[tru09x]

Tụ tantalum loại to có con to gần bằng trở công suất hàn dễ mà bác. Cứ tốt, ngon, bổ mới hay đc bác nhỉ !!! )

tụ tantalum thì được cái thông số chuẩn, sạch còn hay thì em thấy tụ hóa có nhiều loại tạo màu âm tốt hơn



[tru09x]

update tiếp



[tru09x]



[anhton82]

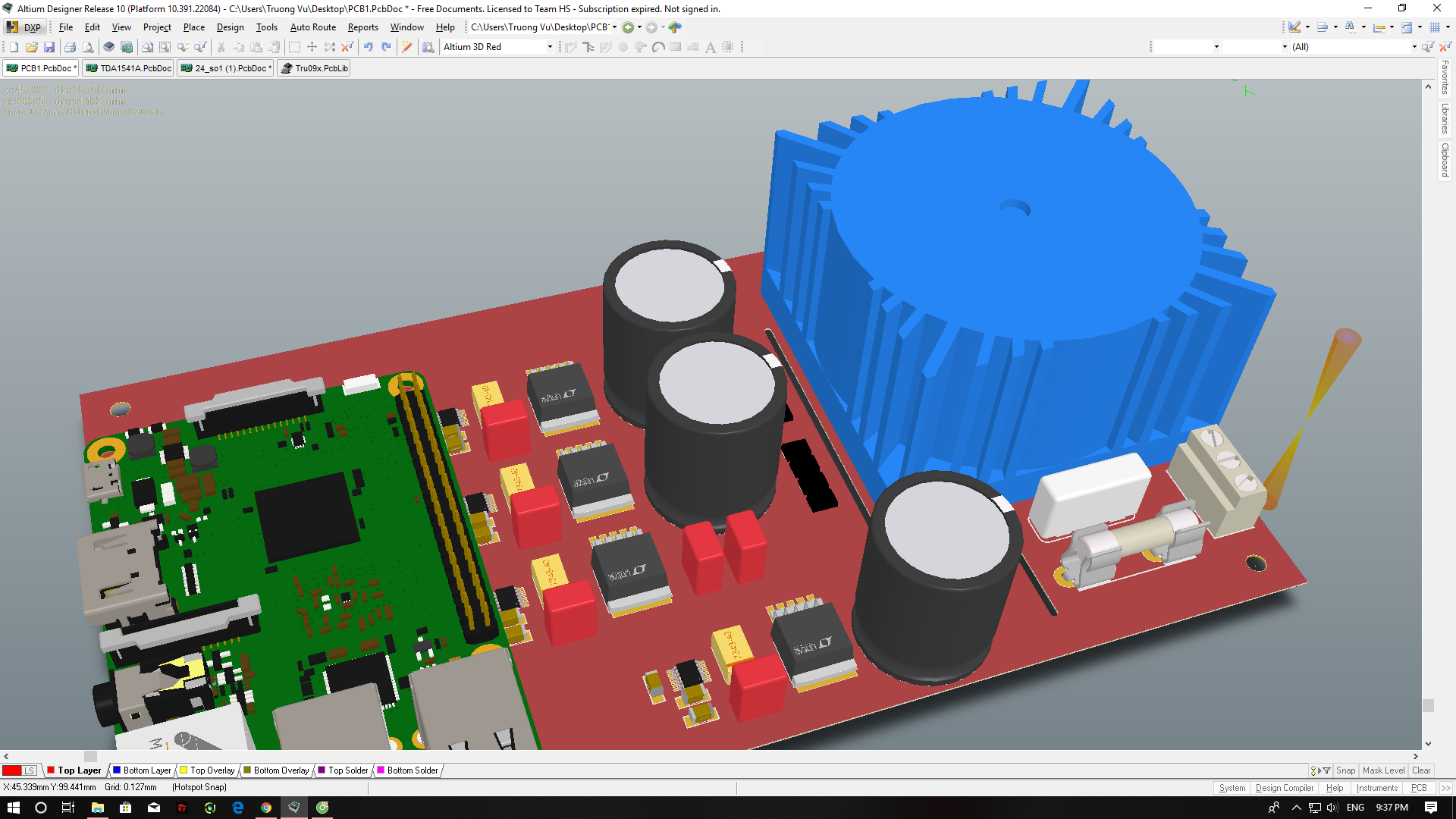

View attachment 304853

Phần cấp nguồn cho Pi chắc vẫn phải câu dây 1.8V. Còn 5V và 3.3V cho chạy thẳng vào chân GPIO âm để cắm Pi vào là có luôn. Nhân tiện bạn có thể xd sơ đồ mạch nguồn giúp mình 4-6 tụ lọc đầu vào cho Pi và đầu 5V ra thêm 2 nhánh nữa để đc ko?



[tru09x]

Phần cấp nguồn cho Pi chắc vẫn phải câu dây 1.8V. Còn 5V và 3.3V cho chạy thẳng vào chân GPIO âm để cắm Pi vào là có luôn. Nhân tiện bạn có thể xd sơ đồ mạch nguồn giúp mình 4-6 tụ lọc đầu vào cho Pi và đầu 5V ra thêm 2 nhánh nữa để đc ko?

Em sẽ để thêm chân tụ tụ cho các bác hàn thêm, nhưng theo em thì sau ổn áp không nên dùng dung lượng tụ lớn
Thứ nhất: mỗi loại ic ổn áp đều có một tần số hoạt động nhất định, nên tụ càng lớn càng khó triệt nhiễu tần số cao
Thứ 2: tụ nguồn lớn dẫn đến tốc độ phản ứng (feedback) của ic ổn áp càng chậm như em thường thấy tụ sau ic ổn áp thường trong giá trị từ 22-100uf
Mạch trên bao gồm 4 nguồn lownoise 3 cho raspi 1 cho allo digione, nếu cần em sẽ bổ xung thêm 1 nguồn nữa cho HDD
