Dự án Dâu Tây - Transport nền tảng Raspberry Pi chất lượng cao

[toi511]

http://vohop.net/n/tin-tuc/nhan-gia-cong-vo-hop

Em thấy bên này có nhận gia công nè Bác, 1 hộp họ cũng làm



[do_long_khach]

Cứ làm cái hộp to đẹp và 3 cái lỗ thật to phía sau thì dỡ phải đo vẽ gì cả



[toi511]

Để khi nào về em chạy qua chỗ này xem, ngay cạnh nhà em mà không biết

Bác hỏi xem có gì báo cho anh em hay nhé



[dungsin_lqd]

- Bác nào ở HCM cho em mượn linh kiện đi em nhờ thằng bạn demo case cho khoảng 3 ngày xong trả lại nếu hỏng em đền tiên....



[Thanhvo31]

Cái case mất công đì zai thì lỗ nào nó ra lỗ ý.
Còn nếu các người nông dân vĩ đại hỡi, hãy lên taobao ship lấy một chiếc ưng ý về, nhớ bảo nó cái tấm hậu khoét sau.
Như chiếc này.
https://m.intl.taobao.com/detail/detail.html?spm=0.0.0.0&id=557211732908

Mấy tay khắc laze hay CNC chỉ có thể chuyên ngành khoét lỗ đẹp thôi còn dựng một cái hộp cho ra hồn thì phải đầu tư một chút.
Một cái standard có 6 tấm.
Tỷ như cái case của của Schitt nó hay làm 4 mặt bằng tôn uốn, trước và trên liền tấm.
Case thông dụng là tấm nhôm phay mặt tiền, vách sau khoét theo yêu cầu.
...
Cái case trên là cho dự án dâu tây chú không phải case SUV nhé các nhà nông vĩ đại .



[tml3nr]

Cái case mất công đì zai thì lỗ nào nó ra lỗ ý.
Còn nếu các người nông dân vĩ đại hỡi, hãy lên taobao ship lấy một chiếc ưng ý về, nhớ bảo nó cái tấm hậu khoét sau.
Như chiếc này.
https://m.intl.taobao.com/detail/detail.html?spm=0.0.0.0&id=557211732908

Mấy tay khắc laze hay CNC chỉ có thể chuyên ngành khoét lỗ đẹp thôi còn dựng một cái hộp cho ra hồn thì phải đầu tư một chút.
Một cái standard có 6 tấm.
Tỷ như cái case của của Schitt nó hay làm 4 mặt bằng tôn uốn, trước và trên liền tấm.
Case thông dụng là tấm nhôm phay mặt tiền, vách sau khoét theo yêu cầu.
...
Cái case trên là cho dự án dâu tây chú không phải case SUV nhé các nhà nông vĩ đại .

Dĩ nhiên làm thật khớp thì đẹp rồi ạ, nhưng mỗi khi có thay đổi đồ mình lại phải đổi case.

Dù là cùng dự án dâu tây. 502DAC và DigiOne lỗ nó lại khác nhao. Biến thế và board nguồn cũng năm bảy loại.



[tml3nr]

Em có một ngu ý như vầy. Hơi ăn gian và lừa tình một chút. Nhưng giải quyết được hết các vấn đề: Mỹ thụt, scalable, đa dụng, dễ gia công, chi phí thấp....

- Chọn một kích thước case nào tương đối rộng rãi, có thể là standard size (43cm), hay midle size (20~30cm).

- Mặt sau của case mình khoét một số lổ lớn để dây chui vào. Có thể móc chữ U hở cho dễ thao tác. Không cần chính xác vì các linh kiện nằm lùi vào trong. Mặt sau chỉ như một cái nắp đậy (thay vì bỏ trống thì hơi phô)

- Trên mặt đáy của case, cách khoảng 5mm mình bắt vis một tấm nhôm có bề dày khoảng 1mm. Tấm này có nhiều lổ khoan sẵn dạng lưới, dành cho việc bắt vis các linh kiện.

- Bên trong case tạo sẵn một vài vách chắn nhiễu. Các vách này có thể di dời được, giống như miếng vách ngăn túi máy ảnh.

- Mặt trước của case có thể để trơn, đèn led, contact, display... Chắc trơn là tiện nhất. Em vote trơn

Nếu thấy khả thi nhờ anh Thanhvo31 lên dùm cái bản vẽ, mời anh em góp ý thêm. Em vẽ vời bết wá, chỉ lẹt wẹt được mỗi Corel

Em mô tả cho rõ hơn để dễ bàn bạc. Anh Thanhvo31 hay anh nào có nhã hứng thực hiện mẫu trước, nếu ổn thì làm hàng loạt cho các anh em có nhu cầu. Hay là xem như... concept cũng được

- Kích thước case em tạm cho là bề ngang khoảng 20-25cm, cao khoảng 5-6cm. Nắp mở phía trên là tiện nhất cho lắp ráp.

- Lổ tản nhiệt chủ yếu ở mặt đáy, và mặt sau.

- Mặt sau khoét nhiều lỗ lớn để dây chui vào, và giải nhiệt luôn. Lổ tròn là dễ nhất, khỏi phải dính tới CNC.

- Thực chất là tất cả các linh kiện được bắt lên tấm nhôm dày 1mm (tạm gọi là đế), khoan lổ dạng lưới cho đa dụng. Tấm nhôm này bắt lên mặt đáy case bằng 4 hay 6 vis. Nhờ có tấm này mình sẽ không phải khoan đáy case khi thay đổi linh kiện. Hoặc mình có thể dùng tấm inox dập lổ tròn, em thấy có bán sẵn.

- Các tấm chắn nhiễu hình L, cạnh nhỏ mặt dưới khoan sẵn lổ để bắt vào đế. Di dời theo kích thước linh kiện.

Toàn bộ các công đoạn này không cần đến CNC.



[thebluewindows]

Em có một ngu ý như vầy. Hơi ăn gian và lừa tình một chút. Nhưng giải quyết được hết các vấn đề: Mỹ thụt, scalable, đa dụng, dễ gia công, chi phí thấp....

- Chọn một kích thước case nào tương đối rộng rãi, có thể là standard size (43cm), hay midle size (20~30cm).

- Mặt sau của case mình khoét một số lổ lớn để dây chui vào. Có thể móc chữ U hở cho dễ thao tác. Không cần chính xác vì các linh kiện nằm lùi vào trong. Mặt sau chỉ như một cái nắp đậy (thay vì bỏ trống thì hơi phô)

- Trên mặt đáy của case, cách khoảng 5mm mình bắt vis một tấm nhôm có bề dày khoảng 1mm. Tấm này có nhiều lổ khoan sẵn dạng lưới, dành cho việc bắt vis các linh kiện.

- Bên trong case tạo sẵn một vài vách chắn nhiễu. Các vách này có thể di dời được, giống như miếng vách ngăn túi máy ảnh.

- Mặt trước của case có thể để trơn, đèn led, contact, display... Chắc trơn là tiện nhất. Em vote trơn

Nếu thấy khả thi nhờ anh Thanhvo31 lên dùm cái bản vẽ, mời anh em góp ý thêm. Em vẽ vời bết wá, chỉ lẹt wẹt được mỗi Corel

M đang dùng vỏ theo cách này đây:
- Dùng case htpc chữ nhật nằm (loại dùng cho main 17x17, mặt sau có phần hở lắp chặn main, tạm thời đi dây nhợ thoải mái. Sau tìm đc chỗ gia công thì chỉ cần cắt 1 tấm nhôm chữ nhật, đục lỗ, thay nguyên vào mặt sau là xong.
- Do case hptc nên trong có sẵn bắt vit cho mainboard, gắn 1 tấm mica hay hôm vừa size main, gắn các loại LT1963, TL3045, Pi lên đó.
- Case có khoang (chắn vách nhôm vốn để HDD) nên cho ngay cục R-Core vào
- Thay contact led cho nút power.
- Lát về show cái hình demo cho các bác tham khảo



[tml3nr]

M đang dùng vỏ theo cách này đây:
- Dùng case htpc chữ nhật nằm (loại dùng cho main 17x17, mặt sau có phần hở lắp chặn main, tạm thời đi dây nhợ thoải mái. Sau tìm đc chỗ gia công thì chỉ cần cắt 1 tấm nhôm chữ nhật, đục lỗ, thay nguyên vào mặt sau là xong.
- Do case hptc nên trong có sẵn bắt vit cho mainboard, gắn 1 tấm mica hay hôm vừa size main, gắn các loại LT1963, TL3045, Pi lên đó.
- Case có khoang (chắn vách nhôm vốn để HDD) nên cho ngay cục R-Core vào
- Thay contact led cho nút power.
- Lát về show cái hình demo cho các bác tham khảo

Lúc trước em có nghĩ tới case HTPC. Nhưng thấy nó dầy quá nên hơi ngại. Lấy cái này làm case cho Pi và đồng bọn thì đúng là sướng thiệt, khỏi cần chế cháo nhiều.

Có cái nào mỏng mỏng không anh nhỉ?



[thebluewindows]

Tạm thời nó như này, sắp xếp lại dây nhợ, che chắn, làm cái miếng nhôm lưng là xài tạm. Có thể dẫn ánh sáng cái 2 led ra mặt trc hoặc thôi.



[dungsin_lqd]

-

Tạm thời nó như này, sắp xếp lại dây nhợ, che chắn, làm cái miếng nhôm lưng là xài tạm. Có thể dẫn ánh sáng cái 2 led ra mặt trc hoặc thôi. View attachment 268133 View attachment 268133 View attachment 268134
View attachment 268131 View attachment 268132

Em cảm giác nó to quá bác..case pc này có thể chơi 2 rcore 2 SBC cũng được.



[tuan_ok]

View attachment 268131 View attachment 268132

Đơn giản mà đẹp là đây ... quá chuẩn ! :



[thebluewindows]

-

Em cảm giác nó to quá bác..case pc này có thể chơi 2 rcore 2 SBC cũng được.

Thì đang có sẵn xài cái đã, có thể lắp 2 Rcore xài 2 nguồn nếu cần (khi lắp Isolator chẳng hạn). Mà lại nhiều khe tha hồ mát... )



[Thanhvo31]

Em mô tả cho rõ hơn để dễ bàn bạc. Anh Thanhvo31 hay anh nào có nhã hứng thực hiện mẫu trước, nếu ổn thì làm hàng loạt cho các anh em có nhu cầu. Hay là xem như... concept cũng được

Case bác mặc sức chọn trên cánh đồng rau nì
https://www.taobao.com/article/FJDNB0BHDOBDGHBf.html

https://world.taobao.com/item/54116...in&spm=a21f2.7918495.1000002.94.7d77bebv39Tr9

Em này chắc vừa luôn. Giá khoảng 600K chưa ship.

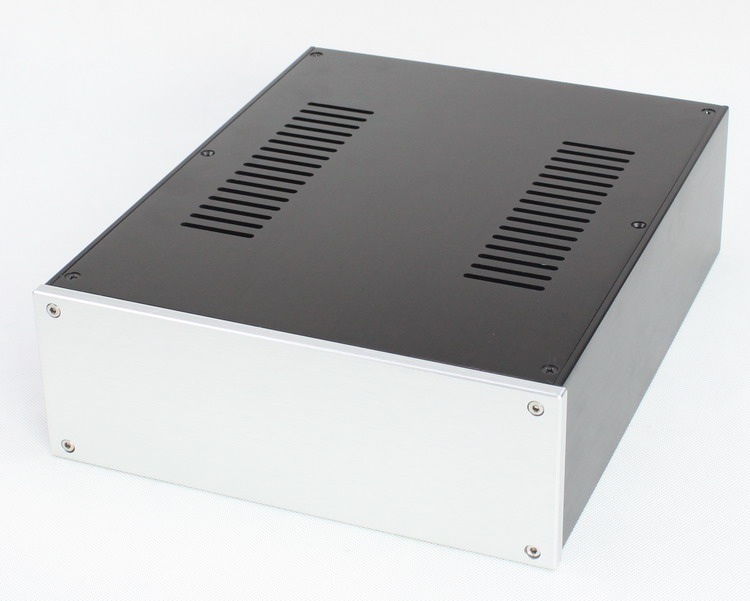

WA106 all-aluminum non-porous front-end DAC chassis
The chassis of Guangzhou Woo Metal Products Co., Ltd. produced
Dimensions: 308 deep * 250 wide * 92 high MM
Internal dimensions: 295 deep * 240 wide * 83 high MM
Weight: 2.5KG, Front plate: 8MM , Back: 4MM ,Side plate: 4MM;Aluminum Thickness: 3MM



[tml3nr]

Case bác mặc sức chọn trên cánh đồng rau nì
https://www.taobao.com/article/FJDNB0BHDOBDGHBf.html

https://world.taobao.com/item/54116...in&spm=a21f2.7918495.1000002.94.7d77bebv39Tr9

Em này chắc vừa luôn. Giá khoảng 600K chưa ship.

WA106 all-aluminum non-porous front-end DAC chassis
The chassis of Guangzhou Woo Metal Products Co., Ltd. produced
Dimensions: 308 deep * 250 wide * 92 high MM
Internal dimensions: 295 deep * 240 wide * 83 high MM
Weight: 2.5KG, Front plate: 8MM , Back: 4MM ,Side plate: 4MM;Aluminum Thickness: 3MM

Em tính kích thước cái case như vầy, anh xem thử có hợp lý cho nhu cầu ghép hiện tại của mọi người không, vì em không có gì khác ngoài Pi và Dac Hat nên không biết kích thước các món kia.

Dựa theo kích thước phủ bì của case mica Boss Dac, là DWH 10cm x 12.5cm x 5cm. Em tạm cho là 1 module.

Vậy nếu cái case 4 modules sẽ là:

DWH 20cm x 25cm x 6cm (hoặc 7cm) hay 25 x 20 x 6 (hoặc 7cm) ???

Case 6 modules:

DWH 30cm x 25cm x 6cm (hoặc 7cm) hay 25 x 30 x 6 (hoặc 7cm) ???

Anh thấy cái nào hợp lý hơn? Case nên ngang hay dọc? Hay kích thước nào thì tối ưu ạ?

Ý của em là càng nhỏ càng tốt nhưng vẫn bảo đảm thoải mái con gà



[tuan_ok]

Thì đang có sẵn xài cái đã, có thể lắp 2 Rcore xài 2 nguồn nếu cần (khi lắp Isolator chẳng hạn). Mà lại nhiều khe tha hồ mát... )

Bác cho em hỏi, bác mua em case này ở đâu a.



[Thanhvo31]

Em tính kích thước cái case như vầy, anh xem thử có hợp lý cho nhu cầu ghép hiện tại của mọi người không, vì em không có gì khác ngoài Pi và Dac Hat nên không biết kích thước các món kia.

Dựa theo kích thước phủ bì của case mica Boss Dac, là DWH 10cm x 12.5cm x 5cm. Em tạm cho là 1 module.

Vậy nếu cái case 4 modules sẽ là:

DWH 20cm x 25cm x 6cm (hoặc 7cm) hay 25 x 20 x 6 (hoặc 7cm) ???

Case 6 modules:

DWH 30cm x 25cm x 6cm (hoặc 7cm) hay 25 x 30 x 6 (hoặc 7cm) ???

Anh thấy cái nào hợp lý hơn? Case nên ngang hay dọc? Hay kích thước nào thì tối ưu ạ?

Ý của em là càng nhỏ càng tốt nhưng vẫn bảo đảm thoải mái con gà

Nếu muốn chưng cùng Amp,... thì nên chọn bằng chiều rộng hay chiều cao, cùng chiều sâu.
Nếu để chỗ khác thì nhỏ nhất đủ nhu cầu nâng cấp. Tuy vậy mình nghĩ mỗi case cho 1 dự án thôi, chơi Pi mà đóng kín thì hơi chán..

Mình cũng đã nói là Case theo sở thích, khả năng sáng tạo của từng người mà mod thôi. Sẽ không có cấu hình chuẩn phù hợp hết cho mọi người.



[thebluewindows]

Bác cho em hỏi, bác mua em case này ở đâu a.

Trc mình mua thanh lí trên voz thôi, nó vốn dùng cho htpc. W25 H7 D30. D30 có thể hơi dài, nhưng nhìn từ trc vào ko ảnh hưởng, quan trọng W25 gần same cái DAC. Vậy ok rồi đầu tư xịn quá cu Pi nó thẹn... )



[tuan_ok]

Trc mình mua thanh lí trên voz thôi, nó vốn dùng cho htpc. W25 H7 D30. D30 có thể hơi dài, nhưng nhìn từ trc vào ko ảnh hưởng, quan trọng W25 gần same cái DAC. Vậy ok rồi đầu tư xịn quá cu Pi nó thẹn... )

Thank bác ! em cũng đang lùng mua cái kiểu classic to to như này cho giống con dac nhà ,có điều mấy hàng bán mấy cái không vừa ý cho lắm , Mặt trước thì em chỉ cần giống bác , mặt sau thì đon giản ,kiếm tạm tấm alu khoét là đẹp .



[tad2709]

Em vừa test cấp nguồn cho Pi bằng Pin rồi ổn áp bằng LT1084, kết quả tuyệt vời ông mặt trời.
