Dự án Dâu Tây - Transport nền tảng Raspberry Pi chất lượng cao

[thebluewindows]

Em cũng dốt về điện, nhờ các bác chỉ cho:
- Từ LT3045 đến Pi thì chung dây ground ok vì đằng nào đến Pi cũng chỉ có 1 chân PP5 ?
- Từ LT1963 (trường hợp ra cùng điện áp và khác điện áp) đến LT3045 thì cũng đi riêng dây ground ( thành 3 cặp) như (1) hay cũng cũng có để nối chung với nhau như (2) (P/s e sửa lại nhầm minh họa (1) và (2))?

Thx các bác



[LAM4D98]

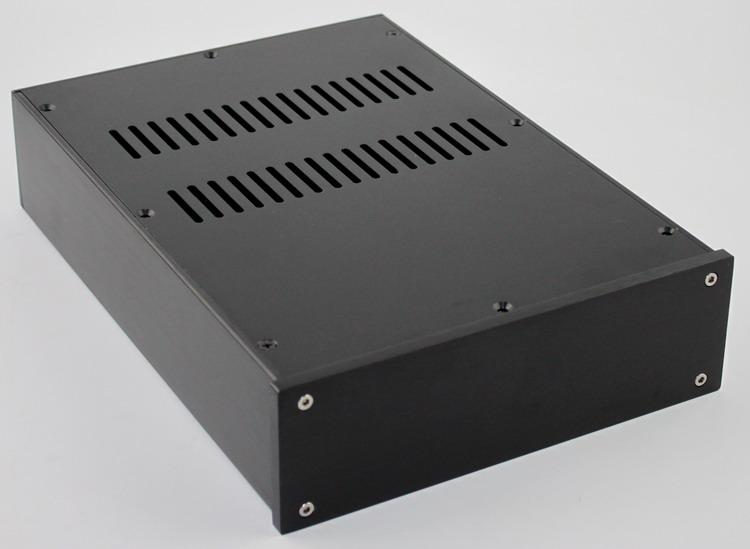

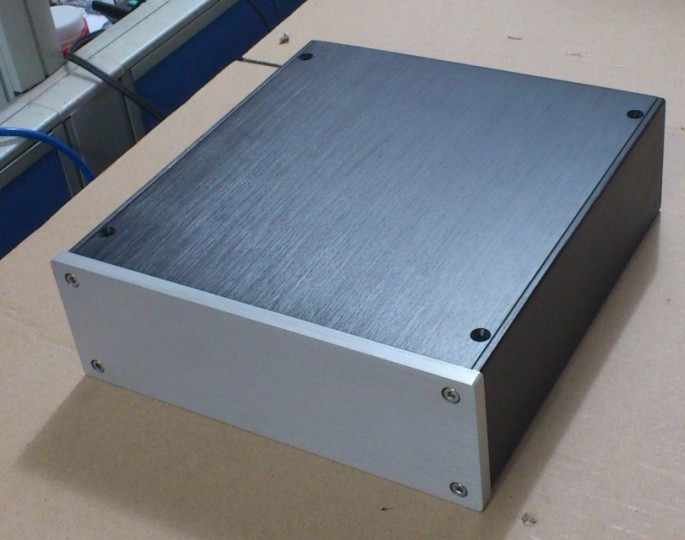

Đang thiết kế layout xem kiểu gì, nếu thích trưng với dàn chọn size 430mm

Muốn gọn chọn kiểu Bryston Pi.
220K

300K

470K

370K

Cơ mà dân DIY thì chắc là không đóng hộp được lâu đâu.

Cái case DigiOne của mình vừa mua chắc bỏ rồi...

Bác Thanh ơi mấy cái vỏ trên có nhét vừa Pi và Boss Dac không, mua về rồi phải khoét lỗ cho Pi và Boss DAC nữa phải không ạ? Tại em thấy nó đẹp hơn cái vỏ mica cho Pi và Boss Dac (350k). Cảm ơn bác.



[lamyen2001]

Vụ LT1963 GB.
Set chuẩn luôn 5.5V - 3.8V - 2.3V nuôi mấy em LT3045 (dropout có 260mV).
giá 68 yuan. Giá khoảng 260-300K.

20h ngày 13/8/17 chốt sổ nhé.

@Thanhvo31 : 01
@thchung :01
@nghiadalat :01
@Syncbr: 01
@chipno :01
@celebrity : 01
@minhltn : 01
@chuong46 : 01

Anh em không ĐK nhưng tôi cứ mua thêm mỗi người 1 chiếc ổ điện nhé ~20K chưa phí+ship.
https://world.taobao.com/item/547928550084.html

Chốt chưa @Thanhvo31 , nếu chưa mình theo 1 board.



[linhvk]

Em cũng dốt về điện, nhờ các bác chỉ cho:
- Từ LT3045 đến Pi thì chung dây ground ok vì đằng nào đến Pi cũng chỉ có 1 chân PP5 ?
- Từ LT1963 (ra cùng điện áp và khác điện áp) đến LT3045 thì cũng đi riêng dây ground ( thành 3 cặp) như (2) hay cũng cũng có để nối chung với nhau như (1) ?
View attachment 264023
Thx các bác

Chung G vô tư ạ, bản chất là mass từ 4 con diod, bác cứ đo thông mạch là biết ngay



[Thanhvo31]

Em cũng dốt về điện, nhờ các bác chỉ cho:
- Từ LT3045 đến Pi thì chung dây ground ok vì đằng nào đến Pi cũng chỉ có 1 chân PP5 ?
- Từ LT1963 (trường hợp ra cùng điện áp và khác điện áp) đến LT3045 thì cũng đi riêng dây ground ( thành 3 cặp) như (1) hay cũng cũng có để nối chung với nhau như (2) (P/s e sửa lại nhầm minh họa (1) và (2))?
View attachment 264023
Thx các bác

Đấu như vầy hót được rồi



[Thanhvo31]

Chốt chưa @Thanhvo31 , nếu chưa mình theo 1 board.

minh 1 board + https://world.taobao.com/item/54795...2a.7700824.w4002-1582420965.90.65d5d290zbll4V

Đã chốt nên anh em cứ thẳng tiến 247 nhé.



[Thanhvo31]

Bác Thanh ơi mấy cái vỏ trên có nhét vừa Pi và Boss Dac không, mua về rồi phải khoét lỗ cho Pi và Boss DAC nữa phải không ạ? Tại em thấy nó đẹp hơn cái vỏ mica cho Pi và Boss Dac (350k). Cảm ơn bác.

Vỏ trên bán cho dân DIY nên phải khoét thôi. Muốn đẹp phải thiết kế tốt, biết kích thước của pi + bo + nguồn, rồi kiếm cái hộp dài rộng cao nhét vừa bộ trên rồi khoét lỗ. Đẹp nhất bằng máy tiện CNC.



[lamyen2001]

Đã chốt nên anh em cứ thẳng tiến 247 nhé.

Vậy để tháng 9 mua 1 lần luôn rồi làm



[toi511]

Bác Thanhvo31 cho em hỏi từ R core noi với lt1963 và nối ra nguồn 220 như thế nào vậy. Cảm ơn bác



[Thanhvo31]

Bác Thanhvo31 cho em hỏi từ R core noi với lt1963 và nối ra nguồn 220 như thế nào vậy. Cảm ơn bác

Em chịu khó xem lại các post trước nói rõ về bộ nguồn 3x rồi đó.



[Thanhvo31]

Việc mua các bo mạch riêng rẽ này không phải là tối ưu. Ai đã chót sắm 1vài món thì theo nốt cho hoàn chỉnh. Anh em nên đợi thêm chút nữa sẽ có 1 PCB cấp nguồn đầy đủ gọn gàng, gần như cắm rút.
Bộ case cũng nên đợi thêm.



[toi511]

Dạ cảm ơn Bác. Sẵn cho em hỏi
Mấy con lt3045 out put mình tự sét hay khi mua mình bảo người ra sét luôn vậy bác.



[lamyen2001]

Dạ cảm ơn Bác. Sẵn cho em hỏi
Mấy con lt3045 out put mình tự sét hay khi mua mình bảo người ra sét luôn vậy bác.

Lúc mua mình chọn bác.



[toi511]

Cảm ơn bác



[Thanhvo31]

Dạ cảm ơn Bác. Sẵn cho em hỏi
Mấy con lt3045 out put mình tự sét hay khi mua mình bảo người ra sét luôn vậy bác.

Sét trước nhé.
Việc set này thực chất là tính toán và hàn điện trở set thôi.



[toi511]

Cảm ơn bác



[Thanhvo31]

Mình không phải dân chuyên điện tử lại hay quên nên note ở đây @thebluewindows



[thebluewindows]

Tks bác. Vậy e sẽ có 2 options chế tạm cáp (chỉ cần 4 lõi) cấp cho Pi



[trung224]

Cảm ơn bác Trung, ca này thế là gay rồi. Mấy cái Hđd của em toàn là 2.5 nên không có nguồn ngoài, giờ chơi cái hub vào thì đau em quá. Em muốn cơ cấu lại cho nó ít dây dợ mà kiểu này hỏng rồi

Em nghĩ bác nên mua một cái bo SBC khác kiểu Pi 3, Odroid,.. rồi quy hoạch nó thành một cái NAS, cắm tất cả ổ cứng chứa nhạc vào đấy., dùng iPower hoặc LPS cấp nguồn để tiến hành streaming nhạc qua đường mạng LAN thì là tốt nhất. Hoặc nếu cần tốc độ và băng thông cao hơn thì bên vnav có dự án làm NAS rất triển vọng.

Nếu nghĩ theo cách nghĩ thời analog tức là làm thế file nhạc thì phải đi qua cái router sẽ không tốt bằng cắm USB trực tiếp, thật ra là ngược lại. Do khi cắm USB trực tiếp thì bác đã nối chung ground của transport Pi với ground của HDD, thế là nhiễu gây ra bởi các SMPS trong bo USB trên HDD và nhiễu gây ra do từ trường bên trong HDD cứ thê sẽ tràn vào transport Pi, vô hình chung gây ra tác dụng ngược với những gì ta đã làm để tối ưu hóa transport Pi.

Khi streaming qua LAN, do thiết kế LAN bao giờ ở đầu ra cũng có pulse transformer nên nó đã cách ly ground giữa router và transport Pi rồi. Dĩ nhiên, transformer nào cũng có bandwidth chung giữa cuôn sơ cấp và thứ cấp nên vẫn sẽ có một ít nhiễu đi qua được, tuy nhiên, chắc chắn sẽ ít hơn cắm USB trực tiếp, đặc biệt là khi dùng LPS cho router

Chỉ duy nhất một trường hợp cắm trực tiếp tốt hơn LAN đó là dùng thẻ nhớ để nghe nhạc, tuy nhiên, nếu số lượng nhạc nhiều thì cách này không khả thi.



[toi511]

Các bác cho em hỏi cái này ra 9v với con R Core 9v thi xài cái nào hơn vậy
Em cảm ơn
