Dự án Dâu Tây - Transport nền tảng Raspberry Pi chất lượng cao

[chautranthanh]

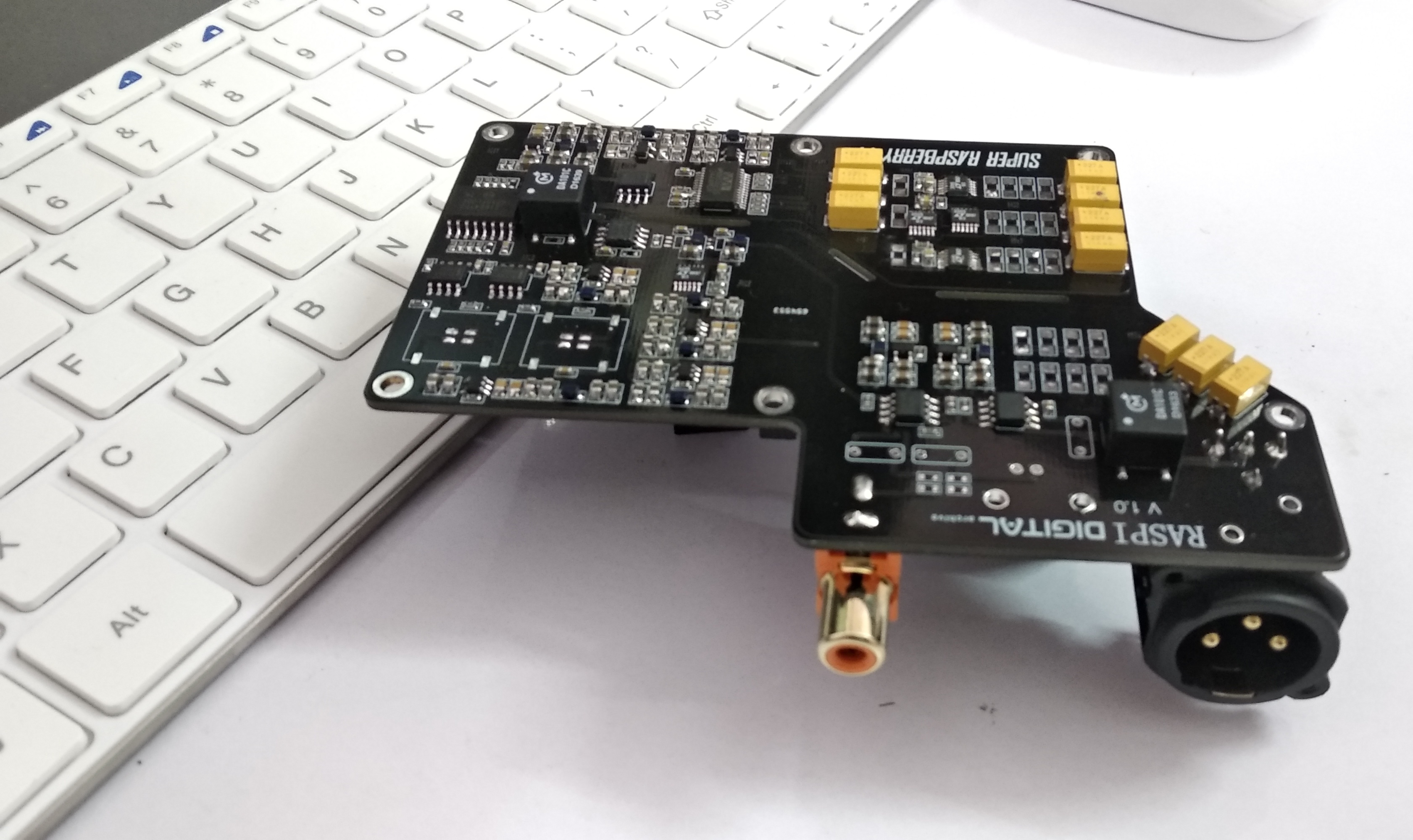

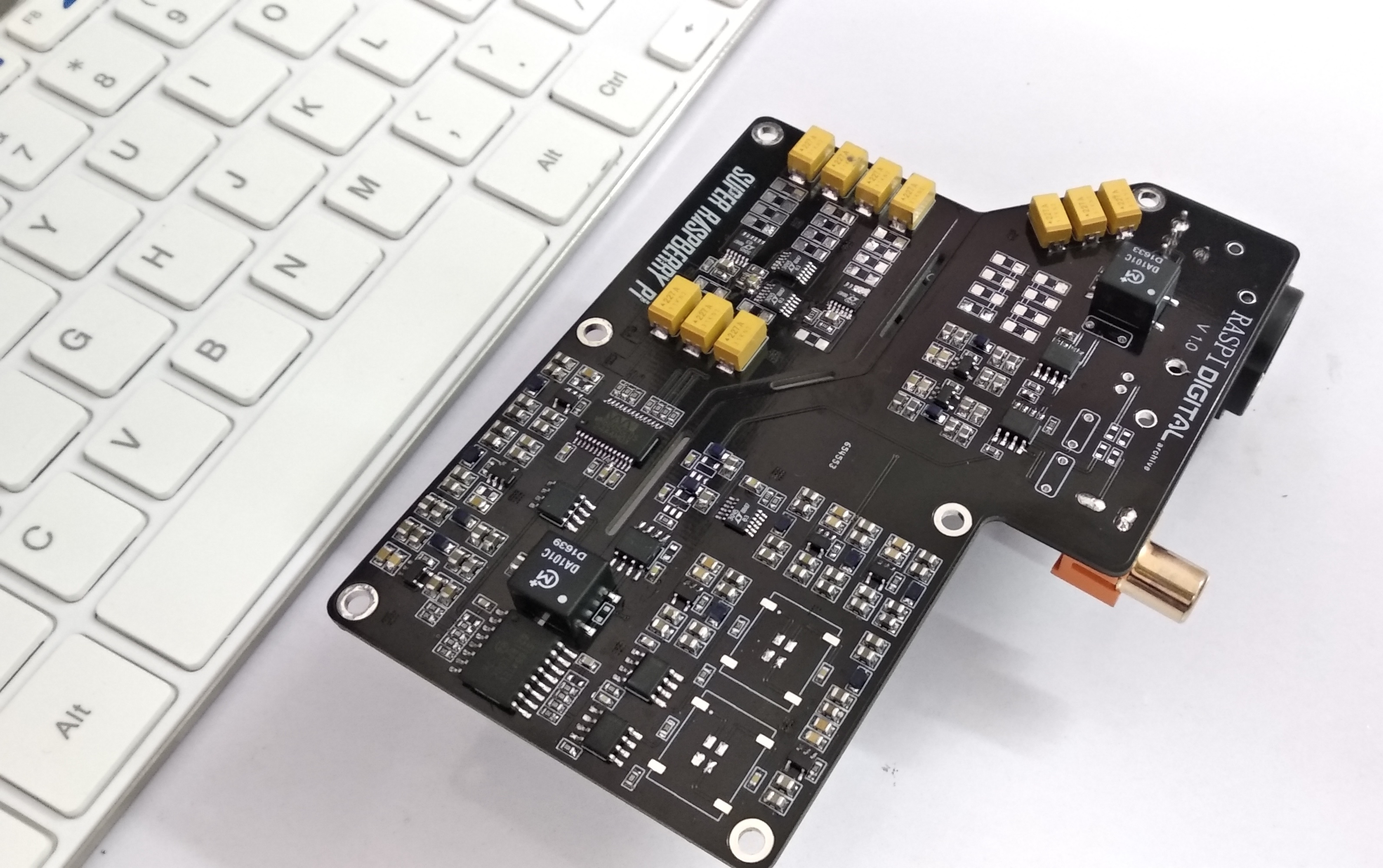

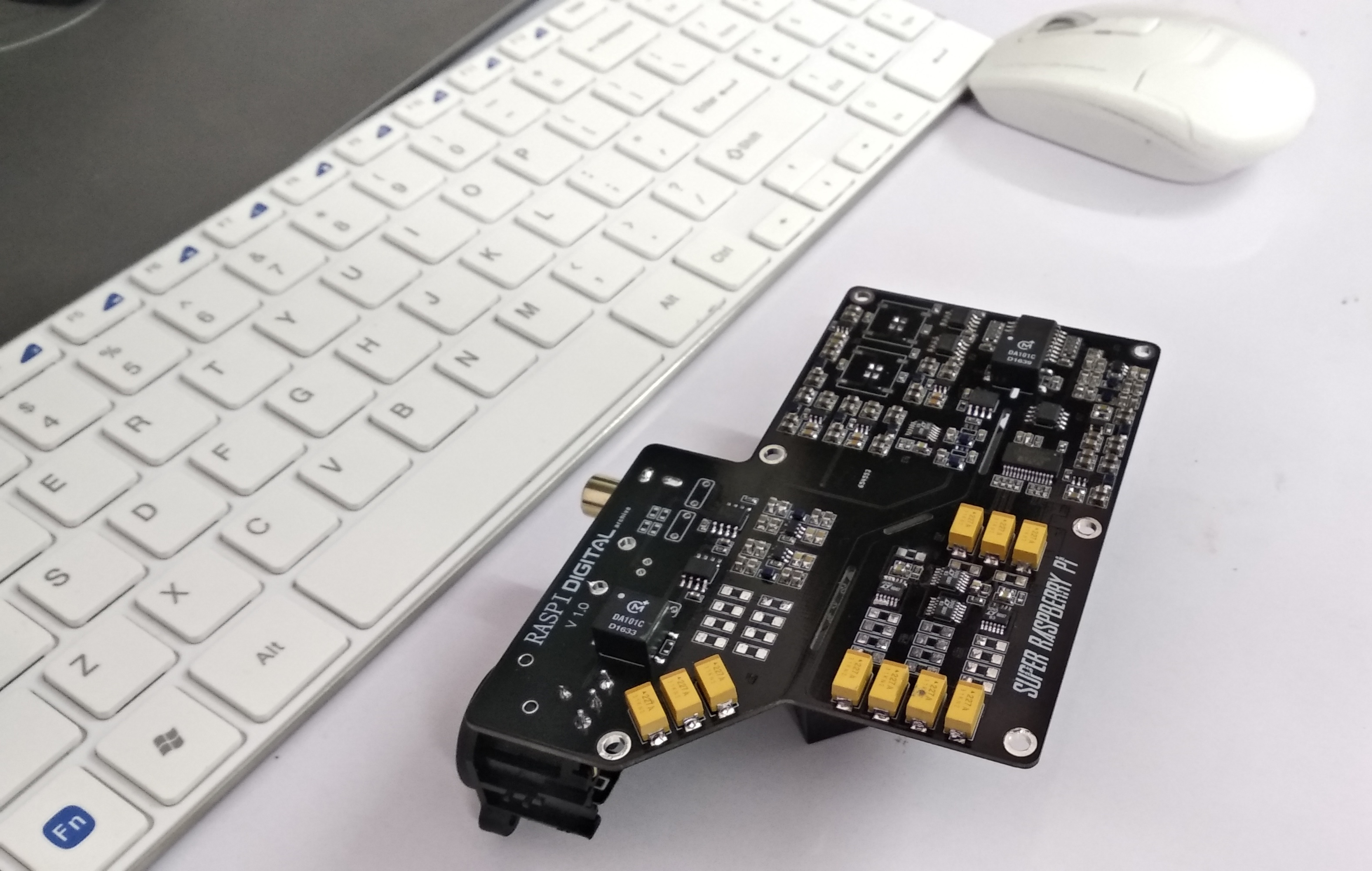

View attachment 311138 View attachment 311139 View attachment 311140
vài hình ảnh của Raspi Digital

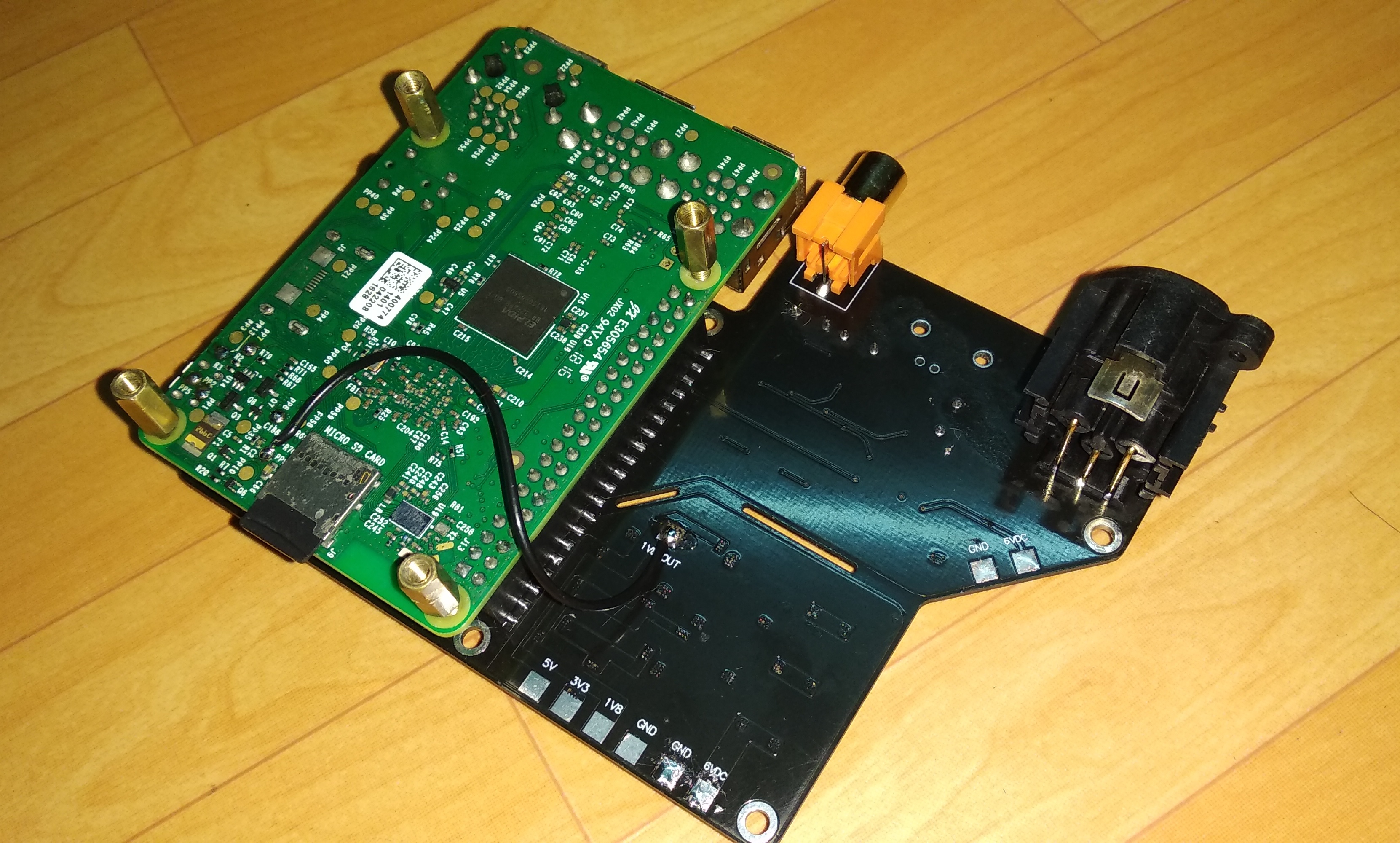

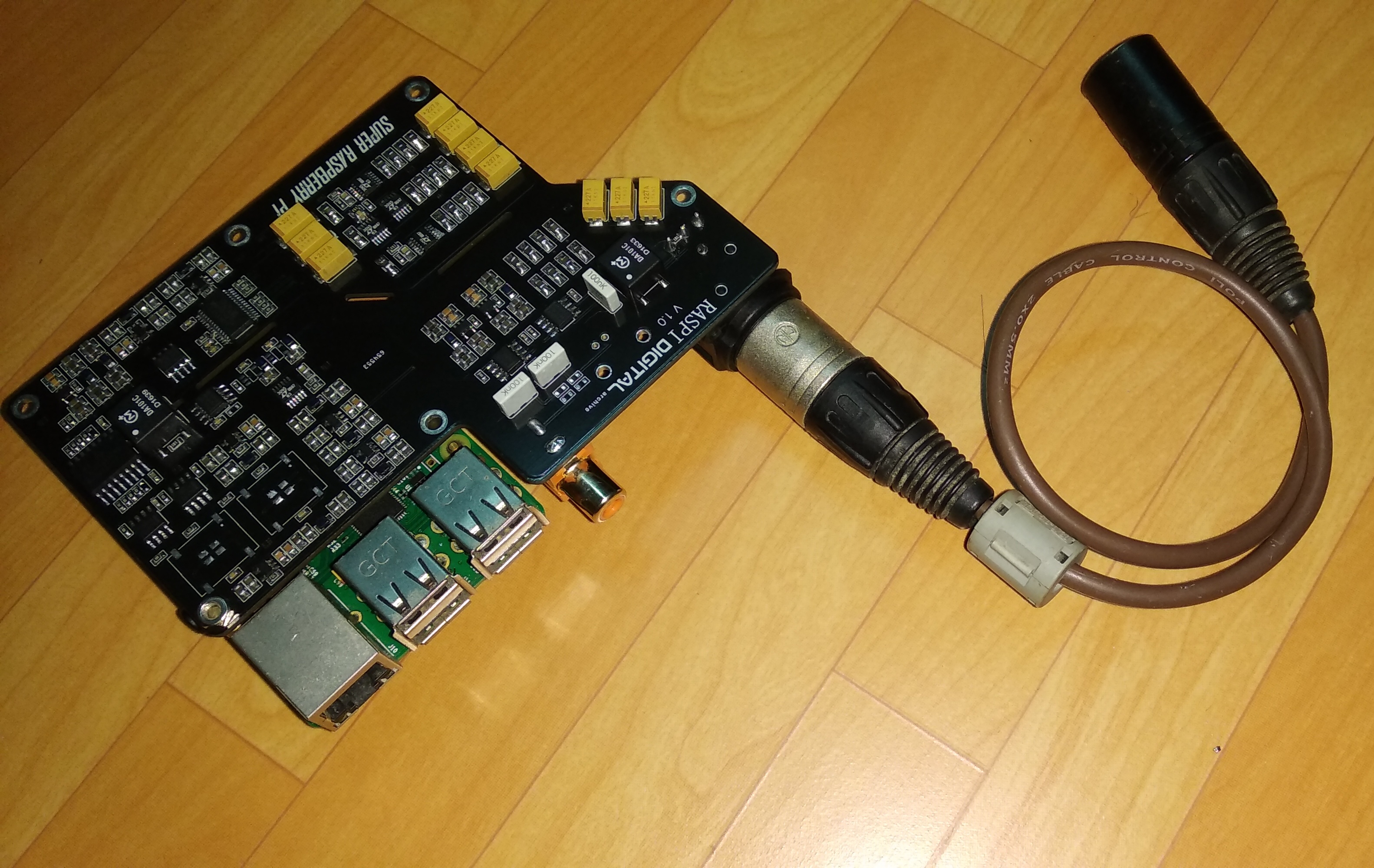

Do crystal nhập digikey về hơi lâu, hôm qua em câu thử crystal từ digione sang đã hót líu lo các bác ạ

Bo này là raspberry pi tích hợp nguồn 3x phải không bác? Nếu vậy bộ hoàn thiện là bao nhiêu vậy bác?



[tru09x]

Bo này là raspberry pi tích hợp nguồn 3x phải không bác? Nếu vậy bộ hoàn thiện là bao nhiêu vậy bác?

Vâng đã tích hợp nguồn 3x bác ạ, giá dự kiến 3 củ khoai full linh kiện cơ bản chưa bao gồm thạch anh gấu, mạch dùng 5 con Lt3045 untra low noise, 2 cho 5v 1A 1 cho 3v3 0.5A 1 cho 1v8 0.5A, 1 cho phần reclocking và 10 con ic untra low noise 150mA



[do_long_khach]

Vâng đã tích hợp nguồn 3x bác ạ, giá dự kiến 3 củ khoai full linh kiện cơ bản chưa bao gồm thạch anh gấu, mạch dùng 5 con Lt3045 untra low noise, 2 cho 5v 1A 1 cho 3v3 0.5A 1 cho 1v8 0.5A, 1 cho phần reclocking và 10 con ic untra low noise 150mA

Vậy mua thêm con Pi nữa là 4 triệu, case độ 6-700, thạch anh nếu mua loại vẫn lắp trên Digione nguyên bản thì hình như có mấy đô. Tức là 5 triệu có con Pi transport full linear với đủ 3 đường AES/EBU, Coaxial, BNC? Nghe hấp dẫn phết nhỉ. @tru09x confirm giùm xem đúng thế ko?



[tru09x]

Vậy mua thêm con Pi nữa là 4 triệu, case độ 6-700, thạch anh nếu mua loại vẫn lắp trên Digione nguyên bản thì hình như có mấy đô. Tức là 5 triệu có con Pi transport full linear với đủ 3 đường AES/EBU, Coaxial, BNC? Nghe hấp dẫn phết nhỉ. @tru09x confirm giùm xem đúng thế ko?

Vâng đúng thế. Hoàn thiện sẽ bao gồm nguồn 3x và thạch anh NDK như digione thạch anh gấu các nác có thể tự nâng cấp hoặc đặt gạch trước để older từ nước ngoài về



[linh0983]

Trông pro lắm bác . Riêng về nguồn 3x onboard mình dùng mấy biến áp vậy con ic smps trên Pi mình có phải xả ra ko a ? . Phần thạch anh như bác nói là nó chạy độc lập ? Bác rodai vài tuần rồi rewieu lần chót a . Thanks . . .



[tru09x]

Trông pro lắm bác . Riêng về nguồn 3x onboard mình dùng mấy biến áp vậy con ic smps trên Pi mình có phải xả ra ko a ? . Phần thạch anh như bác nói là nó chạy độc lập ? Bác rodai vài tuần rồi rewieu lần chót a . Thanks . . .

nguồn 3x dùng 1 biến áp 35W cấp nguồn 6V qua LT1084 hoặc 1963 thôi bác, phần isolator dùng thêm một biến áp 15W cũng cấp 6V vào nữa



[hungpmu]

Em hỏi ngu phát thế nếu đánh đu theo cái Project của cụ @tru09x trên kia thì không cần cái Digione nữa ah



[linh0983]

Chính xác là vậy bác ơi .



[tru09x]

Em hỏi ngu phát thế nếu đánh đu theo cái Project của cụ @tru09x trên kia thì không cần cái Digione nữa ah

Dạ đúng rồi bác



[chautranthanh]

nguồn 3x dùng 1 biến áp 35W cấp nguồn 6V qua LT1084 hoặc 1963 thôi bác, phần isolator dùng thêm một biến áp 15W cũng cấp 6V vào nữa

Bác có thể tích hợp thêm usb out được không?, mình dùng cả coaxial và usb thì hay quá!



[do_long_khach]

Pi có sẵn đến 4 cổng usb còn gì bác, mà dùng usb thì ko dùng đến cái board này nữa.



[chautranthanh]

Do mình vừa thích pcm lẫn dsd, nếu tích hợp được một mạch ví dụ usbridge vào cùng một bo cho gọn thì hay quá ! Pcm lẫn DSD mỗi cái có cái hay riêng, đó là là do cảm tính của mình vậy thôi, nếu không tích hợp vào được thì phải mua 02 cái riêng thôi!



[tru09x]

Bác nào có thạch anh cho em mươn cái nhể



[bitinhvi]

Ngon quá bác Tru09x. Tiếc là em lại đang muốn đầu ra I2S.
Bác có thể giúp em dự án Nguồn 3X, RPI3, isolator, Kali không? Em muốn dùng nó với cái Soekris DAM nên phải ra I2S.



[tru09x]

Ngon quá bác Tru09x. Tiếc là em lại đang muốn đầu ra I2S.
Bác có thể giúp em dự án Nguồn 3X, RPI3, isolator, Kali không? Em muốn dùng nó với cái Soekris DAM nên phải ra I2S.

Dạ được bác



[bitinhvi]

Hay quá, bác ở khu nào đấy ạ, em qua mời bác cà phê rồi bàn cụ thể nhé. Cảm ơn bác.



[tru09x]

Hay quá, bác ở khu nào đấy ạ, em qua mời bác cà phê rồi bàn cụ thể nhé. Cảm ơn bác.

em ở Xã Đàn - HN bác ạ



[bitinhvi]

Em gửi tin nhắn bác check nhé.



[anhton82]

Linh kiện như LT3045, tụ tantalum bạn có đặt loại tốt trên digikey không hay chỉ có đặt Clock?



[tru09x]

Linh kiện như LT3045, tụ tantalum bạn có đặt loại tốt trên digikey không hay chỉ có đặt Clock?

Tất cả đều là hàng tốt bác ạ
