[HDX BD-1] Hack and Update FW to newer Popcorn Hour C-200 – Phục hồi HDX brick!

[yellowriver]

HDX BD-1 với một phần cứng mạnh mẽ (sigma 8642 MacroVision) ổn định, tuy nhiên “gạo ngon mà người nấu quá dở” – Firmware HDX tự viết đã khiến cho một sản phẩm chất lượng của HDX bị kém ưa chuộng.
Tuy nhiên, điều này hoàn toàn ngược lại ở nước ngoài…

Xin cảm ơn các bạn trên diễn đàn www.mpcclub.com và các bạn Nga đã chia sẻ kinh nghiệm để hack HDX BD1 thành PCH C200.

Moding & Hacking HDX BD-1 to PCH C200!

Xin xem tiếp bên dưới....

Các bạn cần hỗ trợ thì pm mình qua ym: yellowriver2883, phone: 0983.546.568



[yellowriver]

Ðề: [HDX BD-1] Hack and Update FW to newer Popcorn Hour C-200 – Phục hồi HDX brick!

Chuẩn bị:
Phần cứng:
1. HDX BD-1 (nhân vật chính, đương nhiên rùi. Brick cũng vô chơi luôn nhé)
Mỏ hàn và 3 cái chân đinh nhổ từ bảng mạch cũ, vài cái chân cắm led hdd power rứt từ case pc cũ.
2. Nokia Dku 5 Cable (bạn search file này sẽ ra driver: -IO Cable-PL-2303-Drivers - Generic-Windows-allinone-PL2303_Prolific_DriverInstaller_v1.5.0.zip)
3. HDD sata (40gb trở lên)
Phần mềm:
1. Putty (Windows) or Minicom (Linux)
2. WinHEX (bạn search google bản full nhé. Mình ko tiện share lên đây)
3. Yamon console boot
4. Windows TFTP server down here: SolarWinds Tftp Server
5. PCH C-200 fw 20110308: HDX.BD-1.to.C-200_2011.03.08_for.tftp

Bắt đầu công việc thôi.

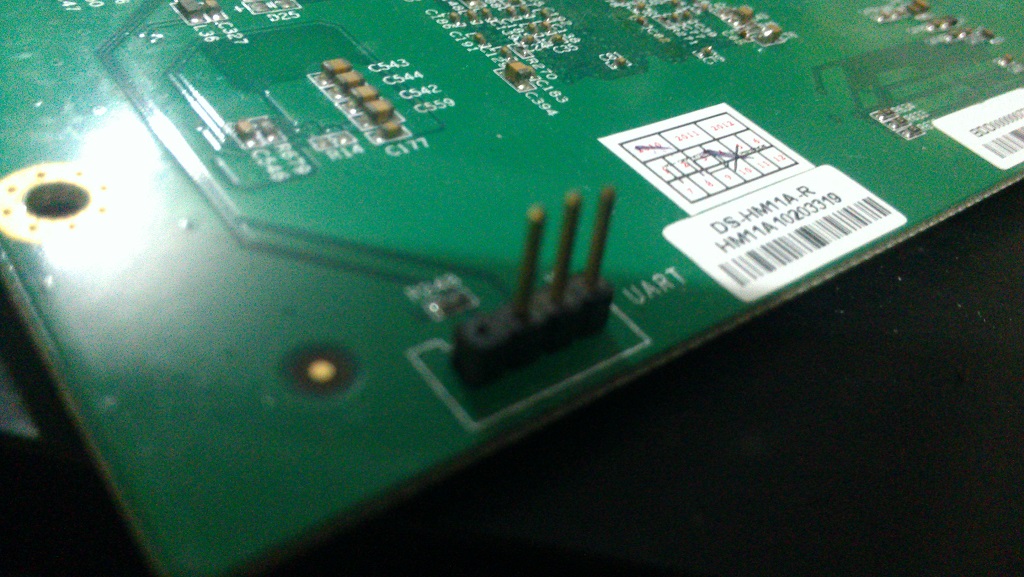

1. Bạn mở 4 con vít phía sau HDX và rút lấy bo mạch ra. Lật lên và hàn 3 cái socket. Coi hình dưới đây- bỏ chân ngoài cùng bên trái.



2. Cáp nối. (Xin xem thêm post #6 bên dưới mình chụp hình chi tiết cáp)

Theo hướng dẫn và tìm kiếm trên mạng thì họ toàn sử dụng cáp USB to Serial rs 232. Tuy nhiên với tinh thần cây nhà lá vườn, sau khi mình nghiên cứu kỹ thì quyết định dùng thử cáp nokia dku 5cho rẻ tiền dễ kiếm. Trước khi thử có hỏi các bạn mpcclub, các bạn ấy cũng khuyên không nên dùng. Nhưng mình liều và đã thành công.

Đếm chân 1 lẻ - 2,3,4,5,6 - Rx, 7- Tx, 8- Gnd bạn cắt ra rùi nối vào mấy cái chân cắm led hdd, ổ cứng... rút từ cây pc nhé.

3. Tạo HDD boot Yamon:
Cắm ổ cứng bằng dây sata vào máy tính. Giải nén file Sigma_Yamon_ok.rar
Chạy winhex. Mở file Sigma_Yamon_ok.bin trong thư mục vừa giải nén. Ctr + A, Ctr + C để copy toàn bộ dữ liệu.
F9 mở HDD chọn ổ cứng đã chuẩn bị bên trên. Ctr + B. Máy sẽ hỏi ghi dữ liệu vào sector 0. Đồng ý và save lại.

OK. Tháo ổ cứng, cắm vô hdx, cắm LAN vô HDX, Cắm nguồn, Cắm cáp usb kết nối máy tính.
Tất cả đã sẵn sàng để bắt đầu hack.



[yellowriver]

Ðề: [HDX BD-1] Hack and Update FW to newer Popcorn Hour C-200 – Phục hồi HDX brick!

--------------------
Bước 1: Putty:

Bạn cắm cáp nokia với Hdx thông qua mấy cái chân cắm như đã làm ở trên, Cài driver cho cáp đầy đủ vô computer manager sẽ thấy máy tính nhận com port. Vd Com 7 như ở máy tính của mình.

Start Putty vào mục Category: Serial, thiết lập như sau:
Serial line: COM7 (your com port)
Speed baud: 115200
Data bits: 8
Stop bits: 1
Parity: None
Flow control: None

Lên mục Category: Session, Connection type: Serial và press "Open" to connect.
---------------------------
Bước 2: Boot máy bằng thủ thuật chặn chip.
Bạn nhìn kỹ dưới ảnh và dùng đầu 1 cái usb bất kỳ, chặn 9 chân chíp và bấm power on trên remote của hdx. Nếu hiện ra đoạn mã như dưới code thì bỏ usb ra.

*** No valid zxenv found in DevType 0 CS#0, phyblock#0 ! ***
*** No valid zxenv found in DevType 0 CS#0, phyblock#1 ! ***
No valid zxenv found in device group 0 CS#0
No valid zxenv found in device group 0 CS#1
No valid zxenv found in device group 1 CS#0
No valid zxenv found in device group 1 CS#1
SATA drive spin-up in progress, please standby...

Típ theo sẽ thấy nó chạy những dòng code như dưới đây, chờ tới khi nào hiện dấu nhắc Yamon> thì sang bước 3.
chú ý: Nếu ko có những cái như dưới này hoặc báo err j đó thì nên thay ổ cứng khác và tạo lại boot yamon và làm lại.

#chpll 0x01000024/0x00000201 -> 0x01000030/0x00000101... actual sys=330MHz
#DRAM setup (method=0x10015858) ...
#DRAM0 Window  :    0x#24#26#26#28# (18)
#DRAM1 Window  :    0x#28#26#26#26# (19)
#DRAM0 Settings: WD=0x0b0b0b0b RG=0x08090909 RR=0x08090909 RF=0x0b0b0b0b
#DRAM1 Settings: WD=0x0a0b0b0a RG=0x09090909 RR=0x09090909 RF=0x0a0a0a0a
#poisoned 131072 pages with 0xc0fb9801
#step6 @0x00060914 sr=0x00000000
#step7
--- review xmasboot/configs/947-E1-hdd.config for details [xmbb7-ezboot98-nand_st2] ---
xloadsize=57972
xload rc=6
subrom SHA-256: 43b5383fcd2ecd1f5366bea4eafc03bd740dc0a113af58d02846c117fb581b5b
ezboot98 @0xd00e5a94 (nand_st2) (actual cpu=@661MHz/dsp=330MHz/sys=330MHz)
 on 8642 rev ES3 (subid 0x00) a2=0x00000002 a3=0x00000003
step12
#step22
ruamm0 [0x88a00000,0x8f2f8000[ (~110067712 bytes)
ruamm1 [0xc0004000,0xcfff0000[ (~268353536 bytes)
[0xcffb0000,xos_public_ga=0xcffc0000[ and [0xcffe0000,0xcffeffff[ are lost for alignment)
channel#ei♪ex_ga=0xcffafcd4
[0xcf79fcbc,ios_ga=0xcf800000[ and [0xcfc00000,0xcff9fcbb[ are lost for alignment)
GW32 0x0006f008 0x80000000 [va=0x84000000]
GW32 0x0006f00c 0x84000000 [va=0x88000000]
GW32 0x0006f010 0x88000000 [va=0x8c000000]
step33
xos2k client version=19, server version=19
xos2 SHA-1 = 696b15f57c540829defeeee9f4a092007337a124 (version 0x52)
xos2 serial = 7b73f97e094a80232ca71d32dd24808b
Using zbootxenv ga=0xcf79bcb0 (va=0xbb79bcb0)

**************************************
* SMP86xx zboot start ...

Bước 3. TFTP

Install, Vô File - Configure - General - Storage và chọn folder chứa Firmware đã giải nén - Bấm: Start để bắt đầu

Chú ý nên đặt IP của máy tính là tĩnh để dễ quản lý, tắt bỏ mọi firewall.
vd:
IP: 192.168.1.25
Subnet mask: 255.255.255.0
gate way: 192.168.1.254

Bước 4. Flash
95% công việc đã xong - chỉ còn chút nữa thôi. Cố lên.
1) Xóa firmware cũ:

nflash format 0

2) Thiết lập IP cho HDX:

setenv ipaddr "192.168.1.2"; setenv subnetmask "255.255.255.0"; setenv gateway "192.168.1.254"; setenv bootserver [COLOR=#FF0000]"192.168.1.25"[/COLOR]

3) Init Network

net init

4)Bắt đầu load firmware

load -b tftp:/tftp-recovery-01 0xa7000000; copy 0xa7000000 $xenv_addr 0x4000

5) Start upload

$r01

Sau đó sẽ có yêu cầu bạn gõ $r02, 03... nhé.

Sau đó máy báo thành công và khởi động lại sau 20s. Bạn chờ một lát để thưởng thức thành quả.


Thật bồi hồi xao xuyến khi nhìn thấy logo khởi động của PCH. Quả thật với FW chính thức của PCH đã đem lại một trải nghiệm mới, một sức sống mới cho HDX BD1.
Tất cả các chức năng hoạt động đều trơn tru, remote hoạt động tất cả các nút chính xác. Bạn hoàn toàn có thể down FW 08.03 trên trang chủ của PCH và cài đặt NMT Application để sử dụng các ứng dụng của sysban một cách bình thường như anh công an phường.

Giờ đây cái bạn có trong tay là PCH C 200 và bạn có quyền tìm hiểu các ứng dụng, tip, trick cho HDX C-200 phục vụ bạn tốt nhất.

Cảm ơn các bạn đã theo dõi. Để up được thành C200 mình cũng mất khá nhiều công sức nghiên cứu, thử nghiệm từ thời điểm mpcclub làm thành công, nhưng sự rủi ro là hơi cao. Tuy nhiên khi làm được rồi thì mình thấy nó hoàn toàn không khó như ban đầu tưởng tượng.
Chúc các bạn vui vẻ!



[yellowriver]

Ðề: [HDX BD-1] Hack and Update FW to newer Popcorn Hour C-200 – Phục hồi HDX brick!

Vài hình ảnh demo sau khi Update.

boot

Cài luôn cái skin mới cho gấu

Duyệt file thông thường

Duyệt bằng RichUI
Cái này rất hay, vì richUI tích hợp sẵn trong rùi, bạn chỉ bật lên và cắm LAN vô. Nó sẽ tự scan HDD và tải thông tin, poster về tự động

Duyệt fim



[yellowriver]

Ðề: [HDX BD-1] Hack and Update FW to newer Popcorn Hour C-200 – Phục hồi HDX brick!

List

Thông tin nè

Còn đây là cài đặt ứng dụng từ market


Thông tin khi play phim

Nghe nhạc Lossless



[yellowriver]

Ðề: [HDX BD-1] Hack and Update FW to newer Popcorn Hour C-200 – Phục hồi HDX brick!

Hướng dẫn thêm về phần chuẩn bị:
1. Cáp nokia dku 5:
Bạn coi cái cáp nokia như dưới hình, xem kỹ 3 chân 6,7,8 như mình đánh dấu. Cắt dây ra rùi nối vào cái chân cắm đèn led hdd, power...để tiện cắm. Chú ý khi nối thì nên cạo dây sạch để tiếp xúc tốt hơn.




2. Ổ cứng:
Bạn nên kiếm 2 ổ 40gb hoặc 80gb j đó. Vì không phải ổ nào tạo boot yamon cũng OK. Nên chuẩn bị để thay ổ nếu cần.
Kinh nghiệm của mình xài 1 ổ 250gb maxto ko được, thay sang ổ samsung 40gb thì lại được.

3. Bạn có thể làm từ đầu tới trước đoạn xóa flash (bước 4) mà ko sợ bị hỏng. Mình thử đi thử lại nhiều lần rùi, máy vẫn khởi động và chạy bình thường.



[ar15]

Ðề: [HDX BD-1] Hack and Update FW to newer Popcorn Hour C-200 – Phục hồi HDX brick!

khó quá nhỉ, cái này có phát dc audio qua hdmi và stereo analog 1 lúc không bạn?



[yellowriver]

Ðề: [HDX BD-1] Hack and Update FW to newer Popcorn Hour C-200 – Phục hồi HDX brick!

khó quá nhỉ, cái này có phát dc audio qua hdmi và stereo analog 1 lúc không bạn?

Phát tất cả cùng lúc bạn nhé. Cái này có cài đặt bên trong để tắt audio hdmi nếu muốn.
Nếu bạn có BD1 thì nên thử. Hoàn toàn không khó như mình nghĩ đâu. Chủ yếu là công đoạn chuẩn bị phần mềm và cáp nối thôi.



[TomHCM]

Ðề: [HDX BD-1] Hack and Update FW to newer Popcorn Hour C-200 – Phục hồi HDX brick!

Sao kỳ này nhiều em HDP hồi sinh vậy ta, trò này hay, mua một em giá rẻ hack được firmware của một em xịn xài chất lượng xịn



[yellowriver]

Ðề: [HDX BD-1] Hack and Update FW to newer Popcorn Hour C-200 – Phục hồi HDX brick!

Sao kỳ này nhiều em HDP hồi sinh vậy ta, trò này hay, mua một em giá rẻ hack được firmware của một em xịn xài chất lượng xịn

Cái này mình làm cũng từ lâu rùi mà bạn.



[quangtuong]

Ðề: [HDX BD-1] Hack and Update FW to newer Popcorn Hour C-200 – Phục hồi HDX brick!

Bác thử hack popcorn a400 dùng fw của oppo coi được kg ?



[yellowriver]

Ðề: [HDX BD-1] Hack and Update FW to newer Popcorn Hour C-200 – Phục hồi HDX brick!

Bác thử hack popcorn a400 dùng fw của oppo coi được kg ?

Chắc là không được đâu bác. Đầu HD với đầu dân dụng phần cứng nó khác nhau nhiều quá.



[bacanon]

Ðề: [HDX BD-1] Hack and Update FW to newer Popcorn Hour C-200 – Phục hồi HDX brick!

Cảm ơn Bác đã post bài này, có bạn nào ở HCM làm được chưa vậy?
